SCHAEFFLER와 쉐퍼시스템즈의 파트너십

쉐퍼시스템즈가 Schaeffler의 목표 달성을 위해 제공한 서비스

자동차 및 산업용 부품 공급업체 Schaeffler의 새로운 유럽 물류 센터(EDZ MItte)는 키칭엔 기술단지에 148,000 제곱미터 규모로 설립되었습니다. 이 센터는 산업용 부품 고객을 위한 새로운 유럽 공급망의 중심 역할을 할 것입니다.

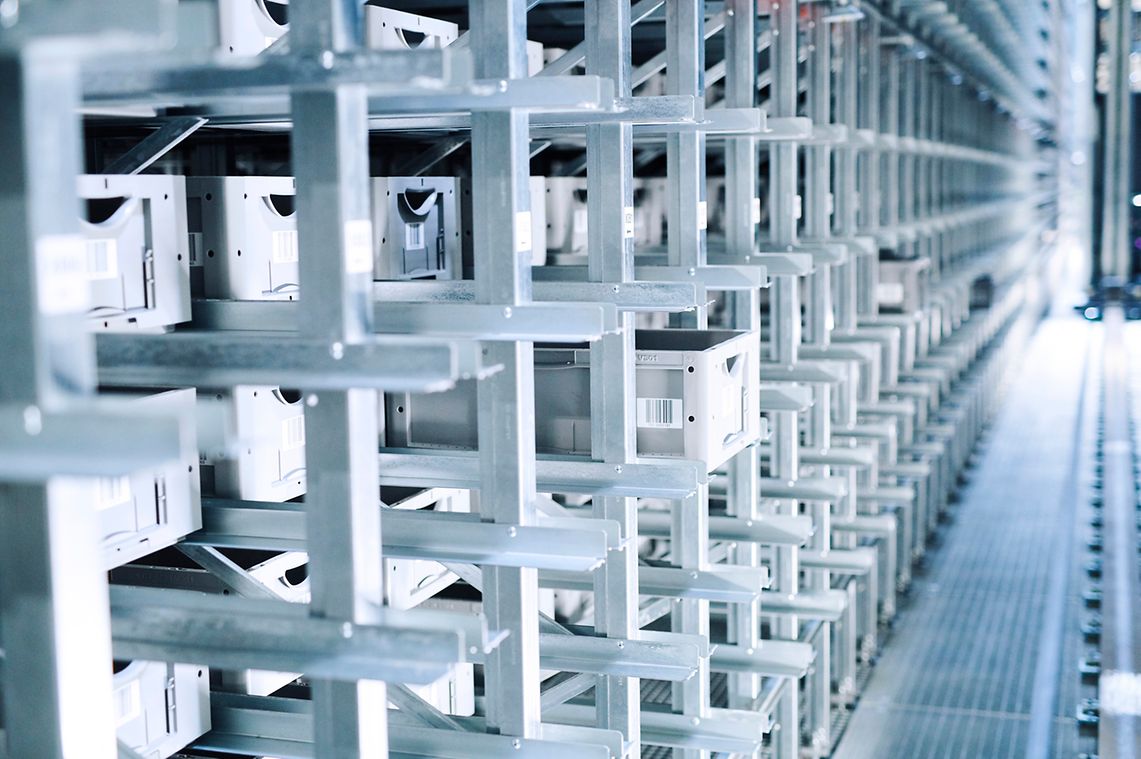

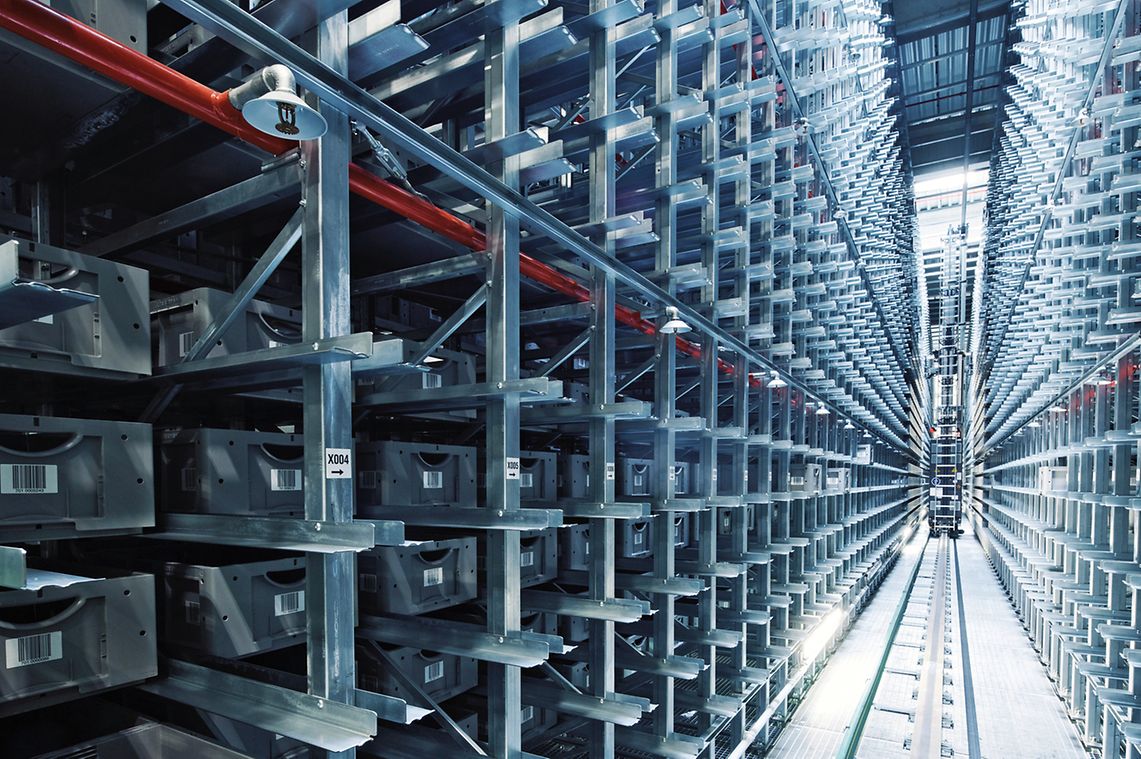

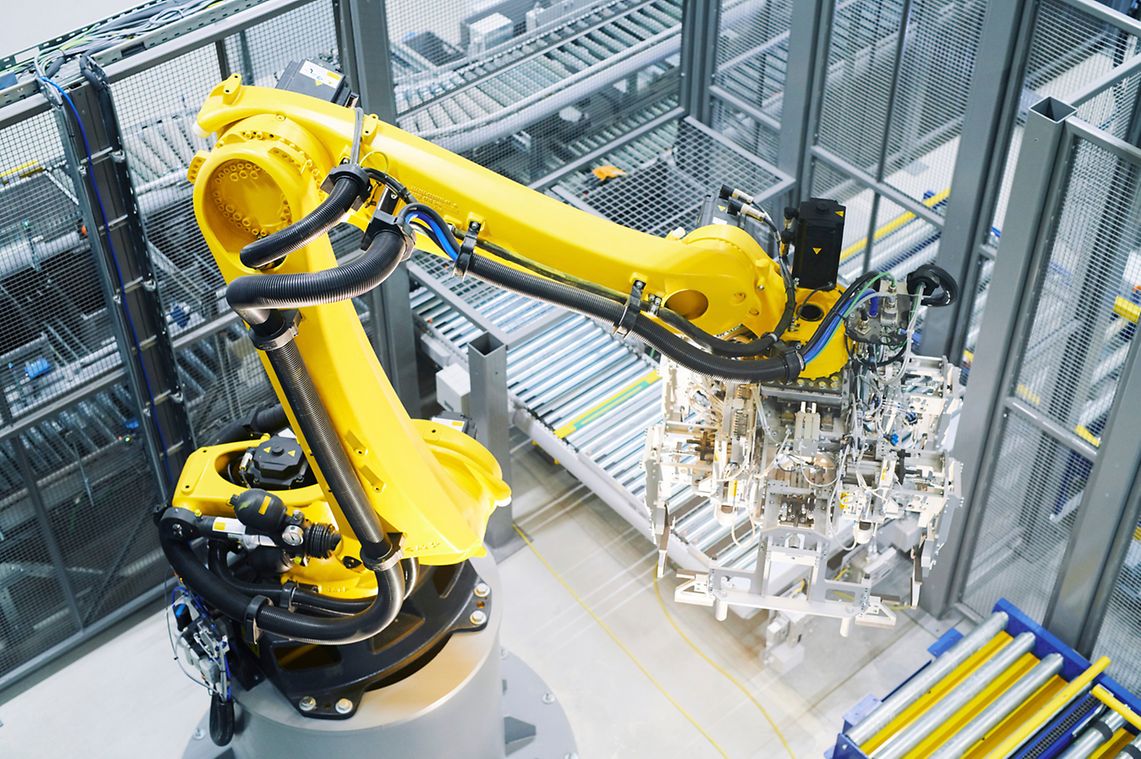

키칭엔에 전에 없던 최첨단 내부물류 센터가 탄생했습니다. 쉐퍼시스템즈는 이곳에 7열 규모의 고천장 창고, 팔레트 및 박스 이송 시스템, 전기 구동식 레일 가이드 차량 시스템 등을 설치했습니다. 에너지 효율과 성능이 뛰어난 더블 마스트 타입의 Exyz 고성능 입출고 장비 7기가 고천장 창고에 보관된 28,000개의 유럽 타입 팔레트와 56,000개의 뒤셀도르프 타입 팔레트를 처리할 예정입니다. 각각의 장비에는 두 대의 부하 처리 장비가 장착되어 유럽 타입 팔레트 2개 또는 뒤셀도르프 타입 팔레트 4개를 동시에 처리할 수 있습니다. 소형 부품의 보관은 6열 Miniload 시스템을 통해 이루어지며, Schäfer Miniload Crane 입출고 장비 12기가 2층으로 운영되어 뛰어난 물량 처리 능력을 발휘할 예정입니다. 앞으로는 약 10만 LTB 컨테이너와 쉐퍼시스템즈 배송 범위의 일부도 이 시스템을 통해 처리됩니다. 전자동 로봇이 컨테이너의 적재와 하역을 담당하며, 인체공학적인 워크스테이션이 배송 및 서비스 패키지를 완성합니다.

시스템 통합을 맡은 쉐퍼시스템즈와 시스템 공급 역할을 담당하는 Schaeffler는 “메인테넌스(Maintenance) 4.0” 컨셉을 통해 운영 관련 구동계의 상태 모니터링 및 창고 물류의 반자동 유지보수를 위한 통합 솔루션 패키지를 실현해 나가고 있습니다. 실제로 EDZ Mitte에 설치된 58기의 Schaeffler SmartCheck 시스템은 이송 및 양중 구동장치 엔진과 변속기에 사용되는 입출고 기계의 상태 모니터링을 수행합니다. WAMAS® Lighthouse 물류 제어센터에서 SmartCheck 시스템의 경고 메시지와 다른 창고 운영 시스템 상태를 시각적으로 파악할 수 있습니다. 또한 중앙 제어식 Concept8 자동 윤활 시스템이 작동 중인 체인과 롤러 컨베이어에 대해 지속적으로 정교하게 윤활 작업을 실시합니다.

Schaeffler 사례 연구

아래 애니메이션을 통해 대화형으로 프로젝트를 경험해 보십시오. (왼쪽 하단에서 영어로 전환됩니다.)

SCHAEFFLER의 성공 스토리

“키칭엔(Kitzingen) 물류 센터 설계의 목표는 유지보수 주기가 고정된 예방적 유지보수에서 벗어나 상태 기반의 유지보수 및 반자동 유지보수로 전환하는 것이었습니다.”

에곤 그리프(Egon Grief), EDZ Mitte Kitzingen 유지보수 관리 책임자

SCHAEFFLER와의 파트너십에 대한 인상

“이 프로젝트와 같은 도전과제, 촉박한 시한을 고려했을 때, 쉐퍼시스템즈처럼 능력 있는 지원군을 얻게 되어 기뻤습니다.”

외르크 젤러호프(Jörg Zellerhoff) 박사, Schaeffler 그룹 물류 기술 프로젝트 매니저

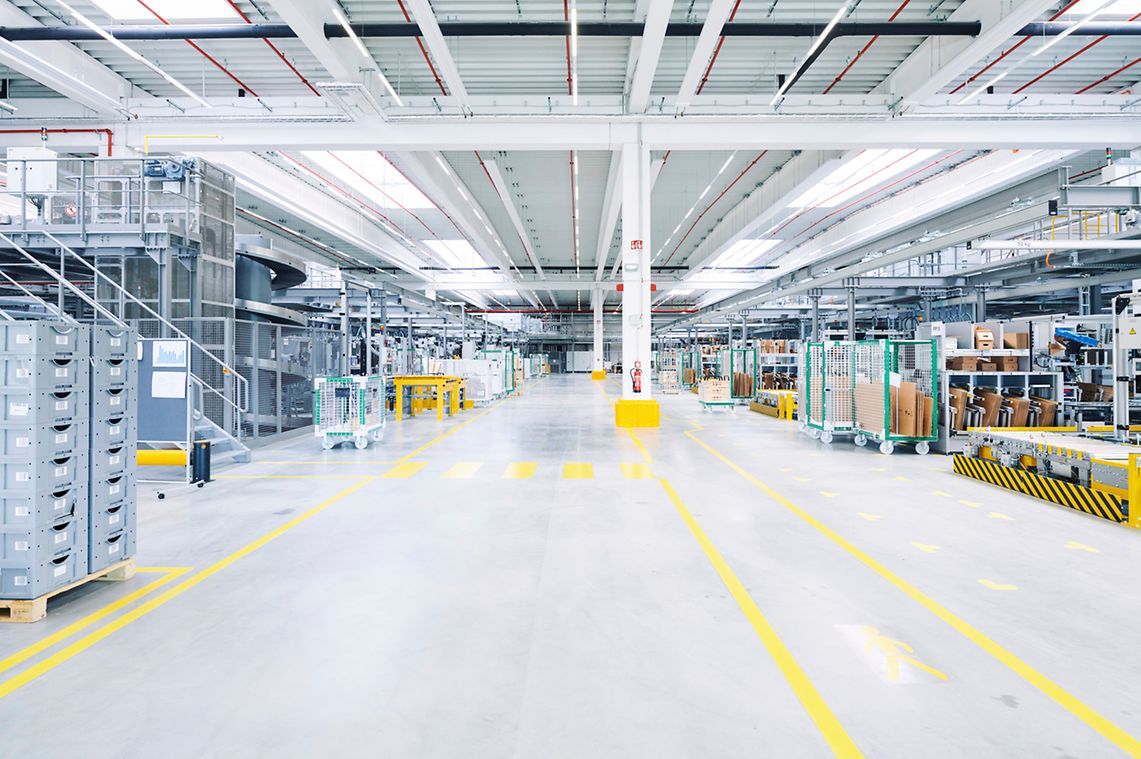

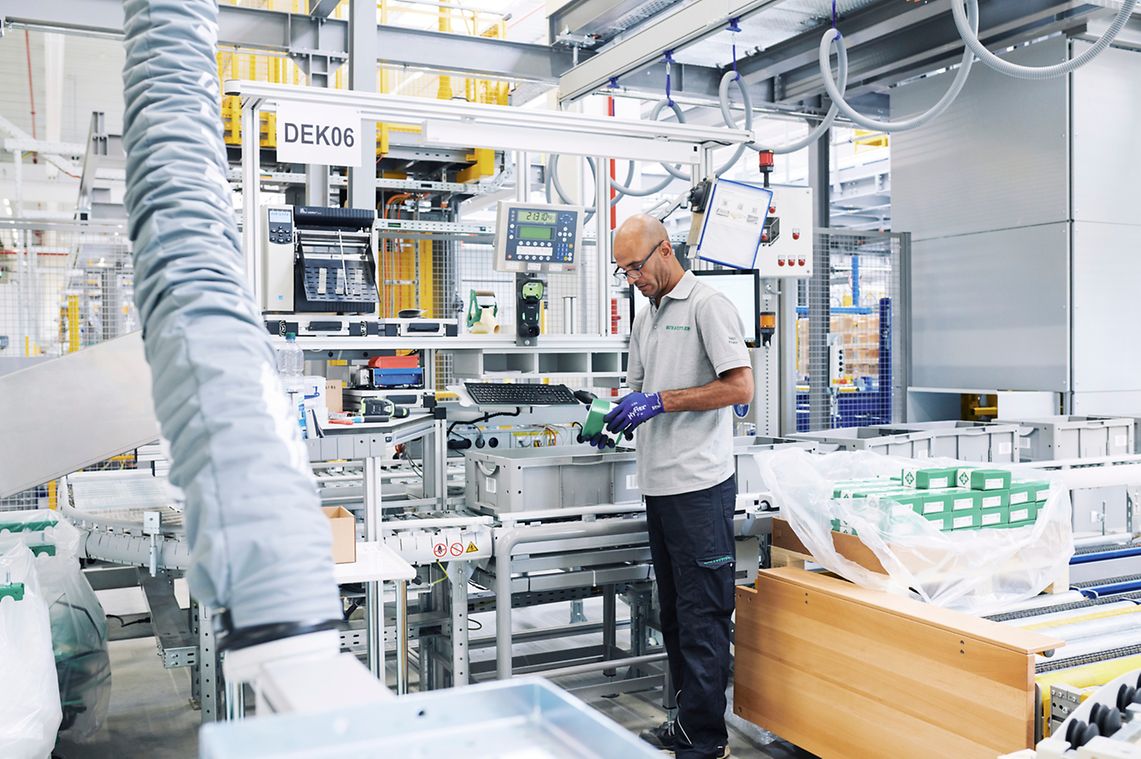

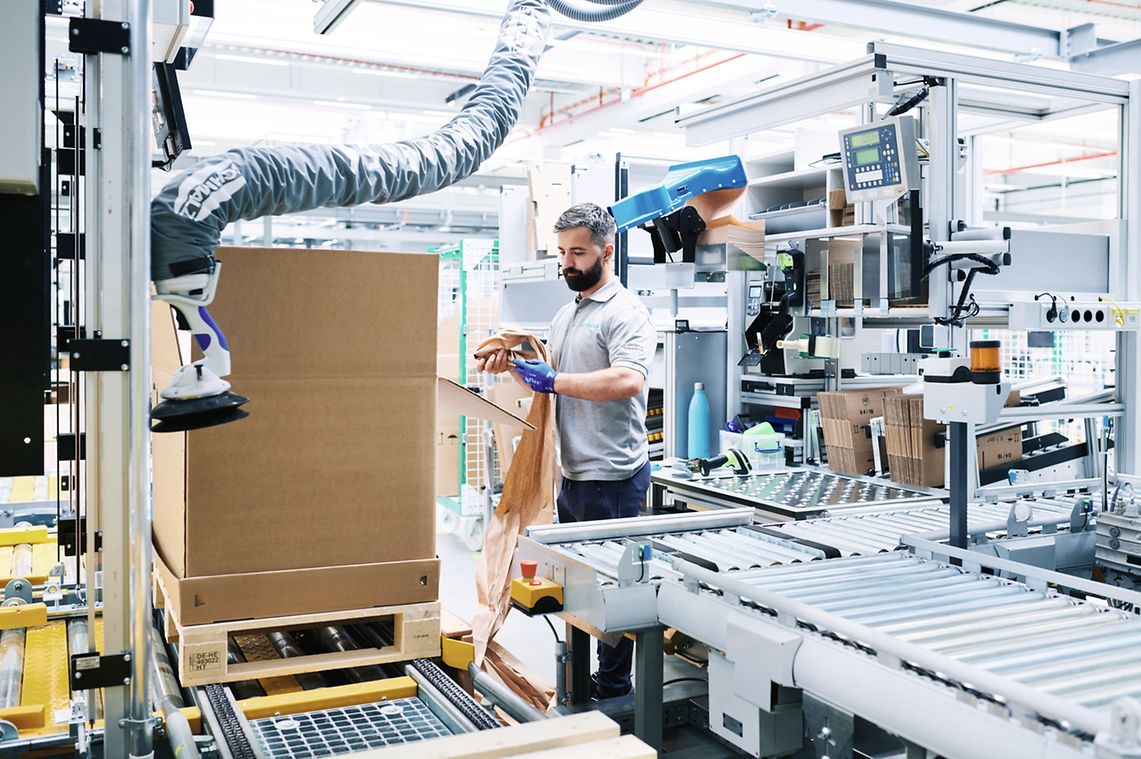

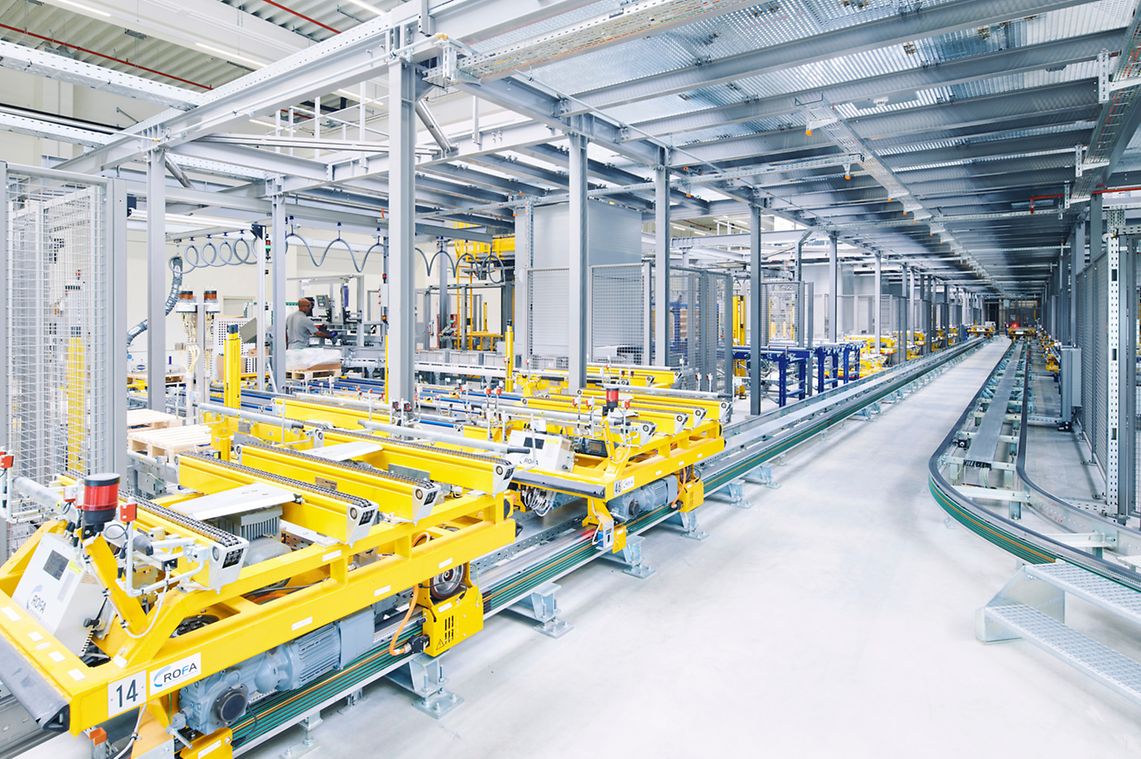

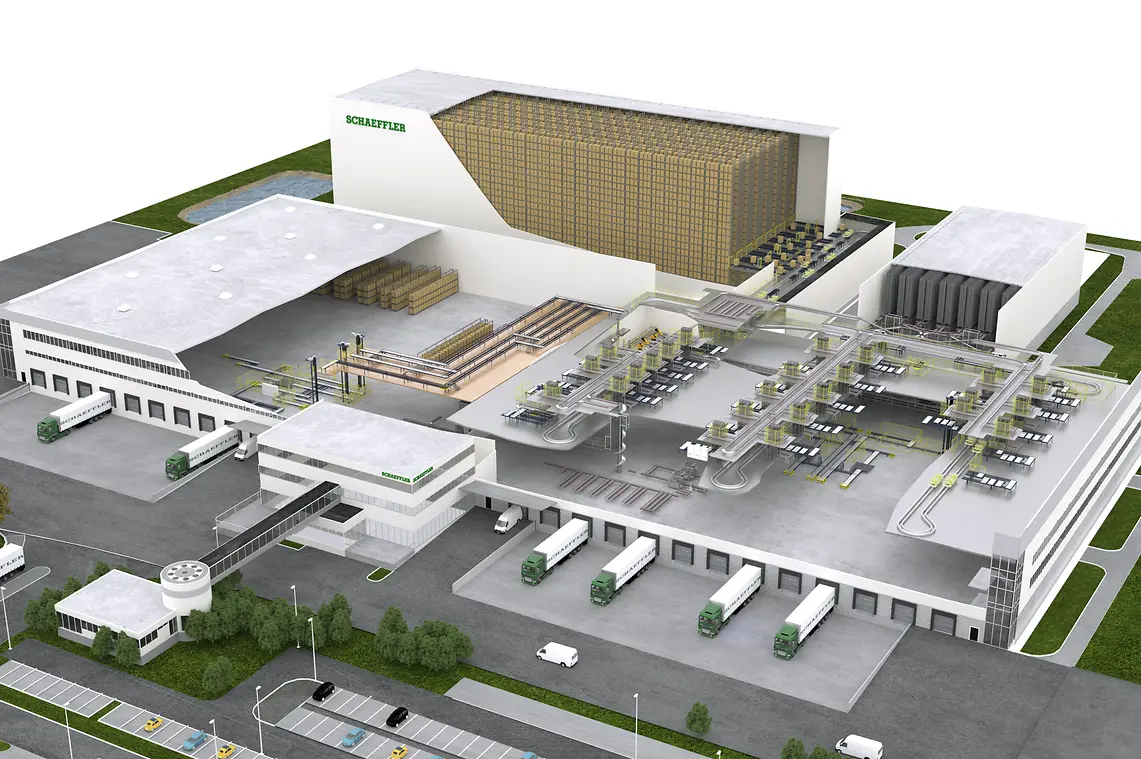

새로운 EDZ는 압도적인 규모를 자랑합니다. 15 헥타르 크기의 부지에 건축 면적이 94,000 제곱미터에 달하며, 25,000 제곱미터 넓이의 물류 시설이 2층으로 자리잡고 있습니다. 역동적인 전자동 프로세스가 입고 물품의 등록부터 출고 단계까지 내부물류 흐름을 구현하여 Schaeffler의 목표 실현을 돕습니다. 쉐퍼시스템즈는 상자와 팔레트 이송 시스템 외에도 28,000개의 팔레트 수납 공간을 지닌 전자동 7열 고천장 창고, 약 10만 개에 달하는 상자 수납 공간과 인체공학적 워크스테이션이 구비된 2단 자동화 Miniload 시스템을 설치했습니다. 900 미터 길이의 전기 구동 팔레트 컨베이어에는 50대의 차량이 운행하며 효율적인 운송을 지원합니다. 팔레트 적재와 하역을 담당하는 전자동 로봇으로 공급 범위와 서비스가 완성됩니다. 컨베이어 시스템은 각각 20개의 버퍼 공간이 있는 시퀀싱 타워에 연결되어 출고 구역 내 포장 시설로의 효율적이고 순차적인 공급을 돕습니다. 쉐퍼시스템즈의 WAMAS® 물류 소프트웨어는 서버 시스템의 역할을 합니다. 이 소프트웨어는 쉐퍼시스템즈 IT 전문가들에 의해 Schaeffler의 SAP EWM에 연결되어 있습니다.

쉐퍼시스템즈와 Schaeffler는 내부물류 흐름 자동화 뿐 아니라 "내부물류를 위한 메인테넌스 4.0” 솔루션 패키지 개발을 위해서도 함께 일했습니다. 이 패키지는 상태 기반의 지능형 운영 구동 시스템 유지보수 및 반자동 유지보수 시스템으로 구성됩니다.

다운로드

Case Study Schaeffler

파일 다운로드

성공 스토리의 기초

쉐퍼시스템즈는 Schaeffler 그룹의 최첨단 유통 센터 구축을 담당할 종합 건설업체로 선정되었습니다. 강력한 물류 시스템과 지능형 소프트웨어를 통해 물품의 가용성이 극대화되었습니다.

LOGISTRA 리더스 초이스 상을 수상한 혁신적인 예측적 유지보수 솔루션

쉐퍼시스템즈는 Schaeffler와의 파트너십을 통해 상태 모니터링 및 반자동 유지보수를 위한 내부물류의 메인테넌스(Maintenance) 4.0 컨셉을 개발했습니다. 이 솔루션은 LOGISTRA 매거진의 2018 혁신 우수사례 시상식에서 독자들이 선정한 리더스 초이스(Readers’ Choice) 수상작으로...
