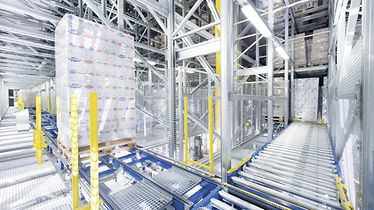

Pallet conveying system

Mydibel 사례연구

급속 냉동 물류의 완성


쉐퍼시스템즈는 식품 제조업체 Mydibel의 급속 냉동 부문에 자동화된 채널 저장 시스템을 구축하였습니다. 창고 관리 시스템 WAMAS®에 의해 제어되는 Orbiter® 셔틀을 갖춘 보관 및 회수 설비 및 지능형 자재 흐름 개념은 높은 투명성, 상당한 효율성 증가 및 향상된 서비스를 제공합니다. Mydibel 경영진은 다섯 곳의 복잡한 수작업 보관소를 대체하기 위해 Mouscron 본사에 현대적인 창고단지 하나에 모든 보관 용량을 집중하기로 했습니다.

2012 년 5 월부터 18개월 안에 완공된 이 시설은 5개의 93m 11레벨 하이 베이 창고 시스템에 팔레트를 보관하며, 레벨 당 57개의 채널은 5개의 보관 및 회수 설비(SRM)로 모든 면에서 접근할 수 있습니다. 두 개의 외부 채널은 쉐퍼 오비터 시스템으로 구성되어있습니다. 수요에 따라, Mydibel은 채널의 양쪽에서 적재하거나 선입선출을 위해 한쪽에서 적재하고 반대 방향에서 회수할 수 있습니다. 팔레트를 회수한 후 SRM은 팔레트를 대상 채널로 이동시킵니다. 앞의 두 가지 물류 흐름은 WAMAS®에 의해 부분적으로 분리되어 제어됩니다. Mydibel은 동시에 적재 혹은 회수 두 가지 기능을 사용할 수 있습니다.

따라서, 이송 시스템은 적재 및 회수 두 가지 흐름이 모두 가능하도록 설계되었습니다. 화물을 수령하면 팔레트가 운반 시스템으로 이송됩니다. 자동 재배치 스테이션은 수령한 팔레트 아래에 시스템 팔레트를 놓습니다. 운반 시스템은 팔레트를 하이 베이 창고(HBW)의 저장스퍼로 운반합니다. 중앙 팔레트 이송 시스템은 서로 상단에 위치한 저장스퍼에 2개의 이송 섹션을 제공합니다. 적재는 최하단에서 진행되며 회수는 최상단에서 수행됩니다.

HBW로부터의 회수는 원자재 및 반제품의 제공 혹은 오더 피킹에 의해 이루어집니다. 두 이송 섹션 모두에서 수직 루프의 기능을 가진 리프트 시스템이 팔레트를 기본 레벨로 안내합니다. 상품 운송 팔레트는 11개의 배송 라인으로 연결되는 하나의 섹션으로 이송됩니다. 거의 100개의 팔레트를 수용할 수 있는 배송라인은 총 3개의 트럭에 적재할 수 있도록 팔레트의 시퀀싱 버퍼를 만듭니다.

Mydibel S. A. 사례연구

쉐퍼시스템즈는 벨기에 Mouscron의 식품 제조사인 Mydibel의 급속 냉동 부문(-24°C)에 자동화된 채널 저장 시스템을 구축했습니다.

Mydibel 사례연구

  • 중앙 저장소에 모든 물류 집중

  • 인력의 보다 효율적인 활용

  • 적재 및 유통 프로세스의 자동화 및 최적화

  • 수요 증가에 대비한 저장 용량과 효율성 증대

  • 피킹의 가속화와 물류창고간의 운송을 제거하여 보다 쉽게 콜드체인을 유지

  • 물동량 및 서비스 품질 향상

  • 시뮬레이션 및 설계 계획

  • 물류 및 건설 계획 수립

  • 소방 컨셉: 스프링클러 시스템 대신 산소 환원 장치 및 공기 잠금 장치

  • 셔틀 기술을 통한 자동 채널 스토리지

  • 보관 및 반출 설비와 Orbiter® 셔틀

  • 시각화

  • 창고 관리 및 물류흐름 관리 시스템

  • 팔레트 운반 시스템

본사의 새 창고단지에 보관 용량이 집중되어, 지게차 운전은 과거의 일이 되었습니다. 또한, 1988년에 설립된 가족 경영회사인 Mydibel은 냉동감자 제품 1,100개를 75개국의 식품산업, 소매체인 및 케이터링 회사에 공급합니다. 급속 냉동 창고의 설계단계에서 Mydibel은 창고에 셔틀기술을 이용한 자동화 된 채널 저장 시스템을 적용하기로 결정했습니다.
