Schaalbare shuttle op meerdere niveaus, gecontroleerd door SAP
Schaalbare multi-level shuttle SSI Navette bij Karl Storz: Een toekomstbestendige investering

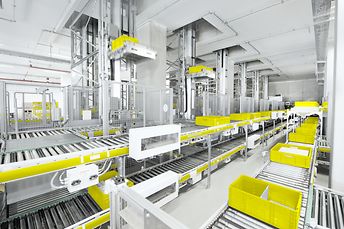

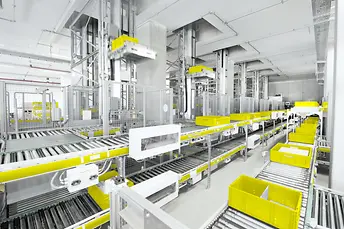

SSI SCHÄFER heeft voor Karl Storz een sterk geautomatiseerde intralogistieke oplossing ontworpen en gebouwd - met behulp van de baanbrekende en gepatenteerde 3D-MATRIX Solution®. Dit biedt uitzonderlijke flexibiliteit en doeltreffendheid, en maakt een magazijnontwerp mogelijk dat zeer veelzijdig is: extra liften, shuttles en andere componenten kunnen gemakkelijk achteraf worden aangebracht om de capaciteit en de verwerkingscapaciteit op te voeren. De opslagruimte en de verzamelplaatsen bevinden zich in volledig gescheiden delen van het gebouw. SSI SCHÄFER was eindverantwoordelijk voor de projectplanning. Materiaalstromen en procesbeheersing werden vooraf getest door middel van simulatie.
Dankzij dit digitale model kon het ontwerp van de oplossing worden geoptimaliseerd en afgestemd op het volume van de te verwerken artikelen. Op basis van deze inzichten heeft SSI SCHÄFER stellingen met SSI Navette-shuttles geïnstalleerd. De configuratie was gebaseerd op het modulaire karakter van de 3D-MATRIX Solution® - wat betekent dat er naar behoefte nieuwe opslagposities kunnen worden gecreëerd, zonder de lopende activiteiten te verstoren.
De vestiging in Neuhausen verwerkt meer dan 22.000 SKU's, variërend van kleine instrumenten voor minimaal invasieve chirurgie tot middelgrote artikelen zoals lampen en omvangrijke apparatuur voor operatiekamers. Dagelijks worden 6.000 afleveringsbonnen verzameld en samengesteld tot ongeveer 450 klantzendingen, in totaal ongeveer 700 pakketten. Dankzij de SSI SCHÄFER technologie heeft Karl Storz zijn processen aanzienlijk kunnen versnellen, bijvoorbeeld door de tijd die nodig is om grote orders uit te voeren te halveren.
SSI Navette

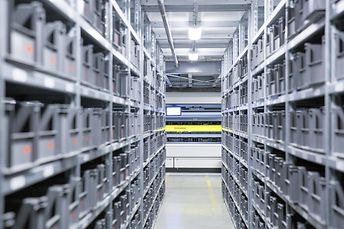

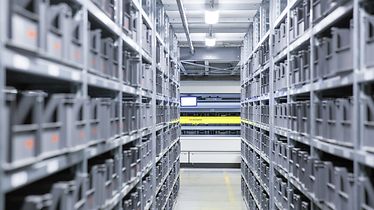

Het hart van de 3D-MATRIX Solution® wordt gevormd door SSI Navette, een dynamische opslag- en ophaalmachine. Elke SSI Navette-shuttle werkt in één gangpad en beweegt op zijn eigen rails onder en boven in de stellingen. Een geïntegreerde lift bedient vier opslagniveaus. Bovendien is elk systeem uitgerust met twee lastopnamemiddelen (LHD's) die zijn opgesteld op posities die overeenkomen met de afstand tussen twee rekniveaus. Elke LHD kan twee containers vervoeren. Daardoor kan SSI Navette in één cyclus vier containers van/naar vier opslagposities op twee opslagniveaus verplaatsen.
WAMAS®
Tijdens de installatie van de stellingen en de stellingbedieningsapparatuur heeft SSI SCHÄFER ook gewerkt aan het SAP ERP-systeem van Karl Storz. Dit werd uitgebreid met SAP EWM voor het magazijnbeheer en er werden interfaces voor de WAMAS® intralogistieke software geïnstalleerd. WAMAS® controleert en visualiseert alle materiaalstromen binnen het logistieke centrum.
