Schaeffler új elosztó központja

Európa egyik leginnovatívabb elosztóközpontja: 7 folyosós magasraktár raklap- és dobozszállító rendszerrel

Gyors pályán

A Schaeffler autóipari és ipari beszállító, amelynek központja a németországi Herzogenaurachban található, az SSI SCHÄFER-t bízta meg fővállalkozóként Európa egyik leginnovatívabb elosztóközpontjának intralogisztikájával. Együttműködtek a „Karbantartás 4.0 az intralogisztikában” intelligens koncepció kidolgozásában is.

EGYÜTTMŰKÖDÉS A SCHAEFFLER ÉS AZ SSI SCHÄFER KÖZÖTT

Milyen konkrét szolgáltatásokat nyújtott az SSI SCHÄFER a Schaeffler céljaihoz?

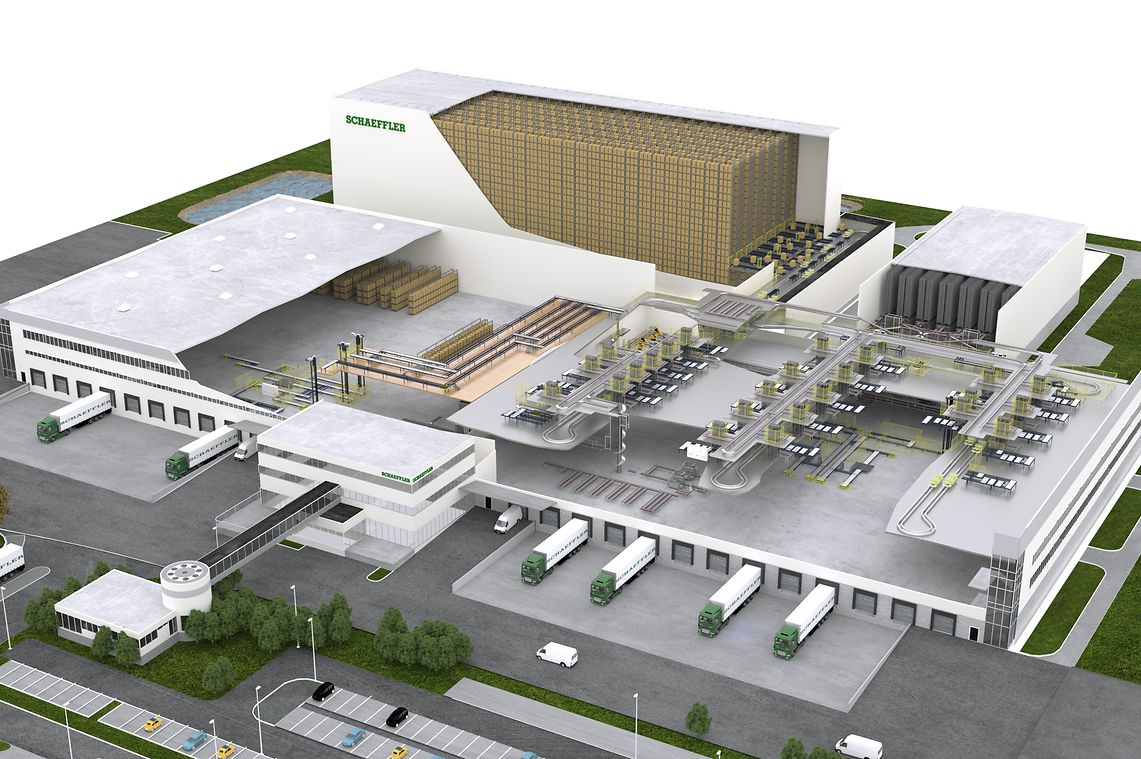

A Schaeffler autóipari és ipari beszállító új Európai Elosztó Központja (EDZ Mitte) a kitzingeni technológiai park fölé emelkedik, 148 000 m2-en. A jövőben ez lesz az ipari ügyfelek új európai ellátási hálózatának szíve.

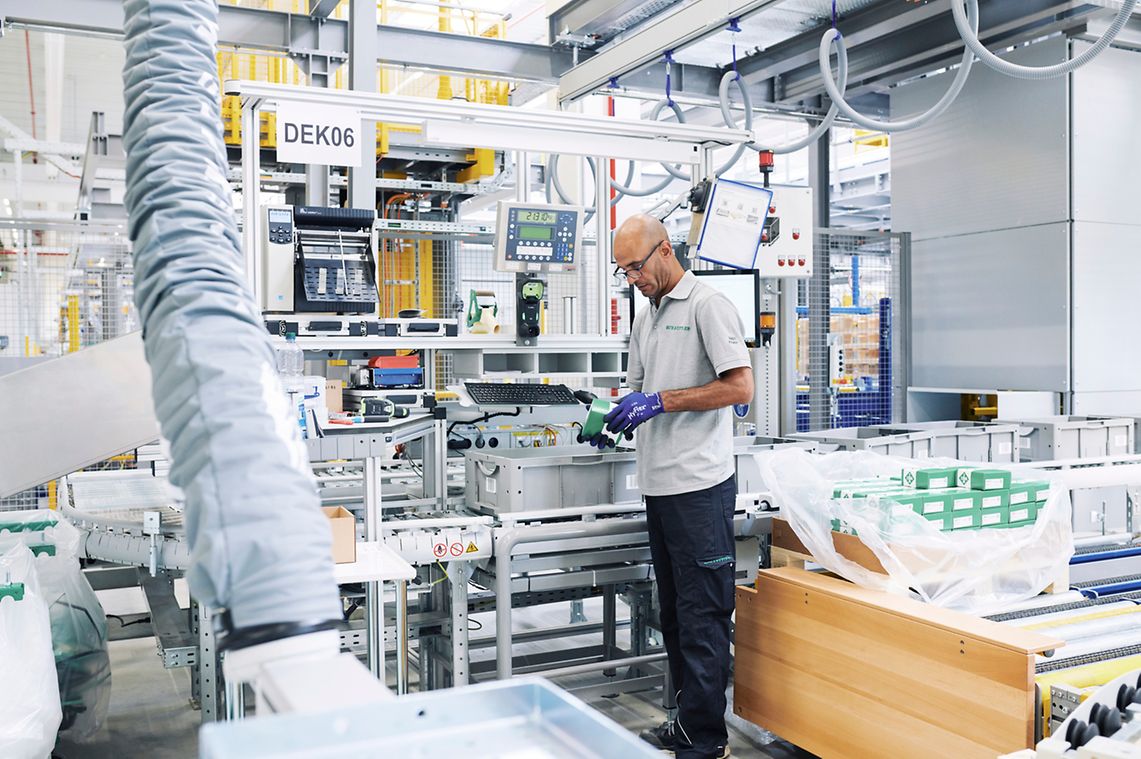

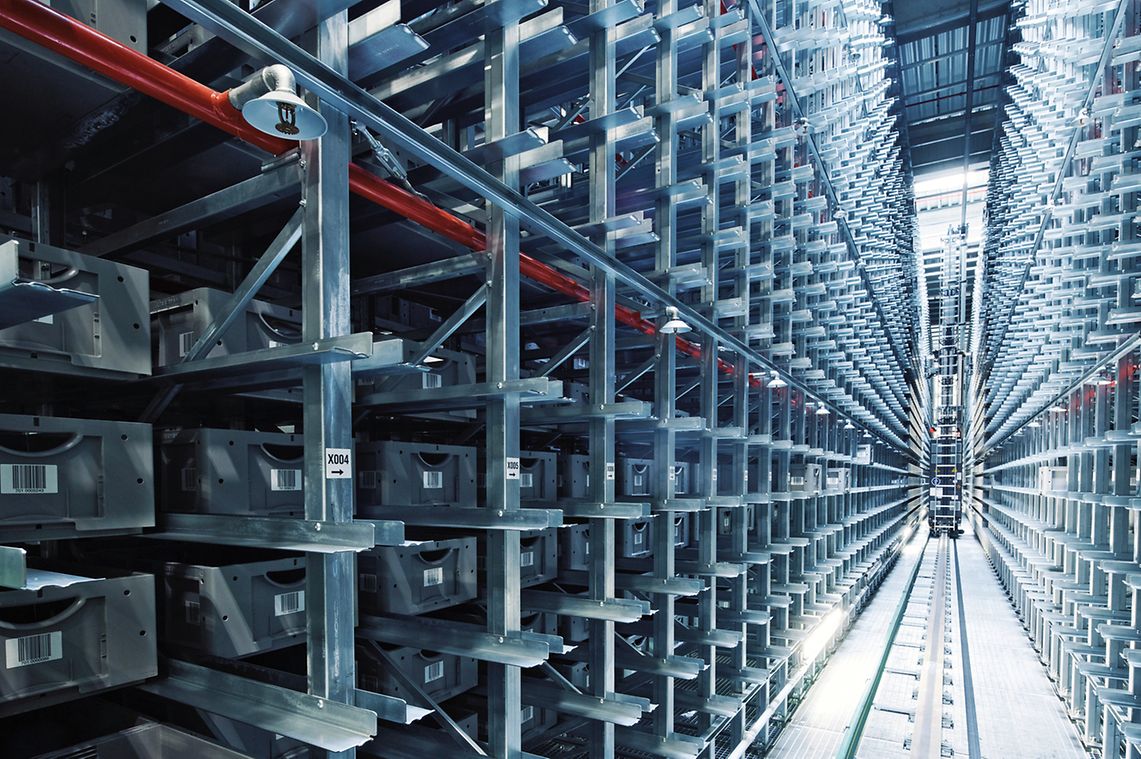

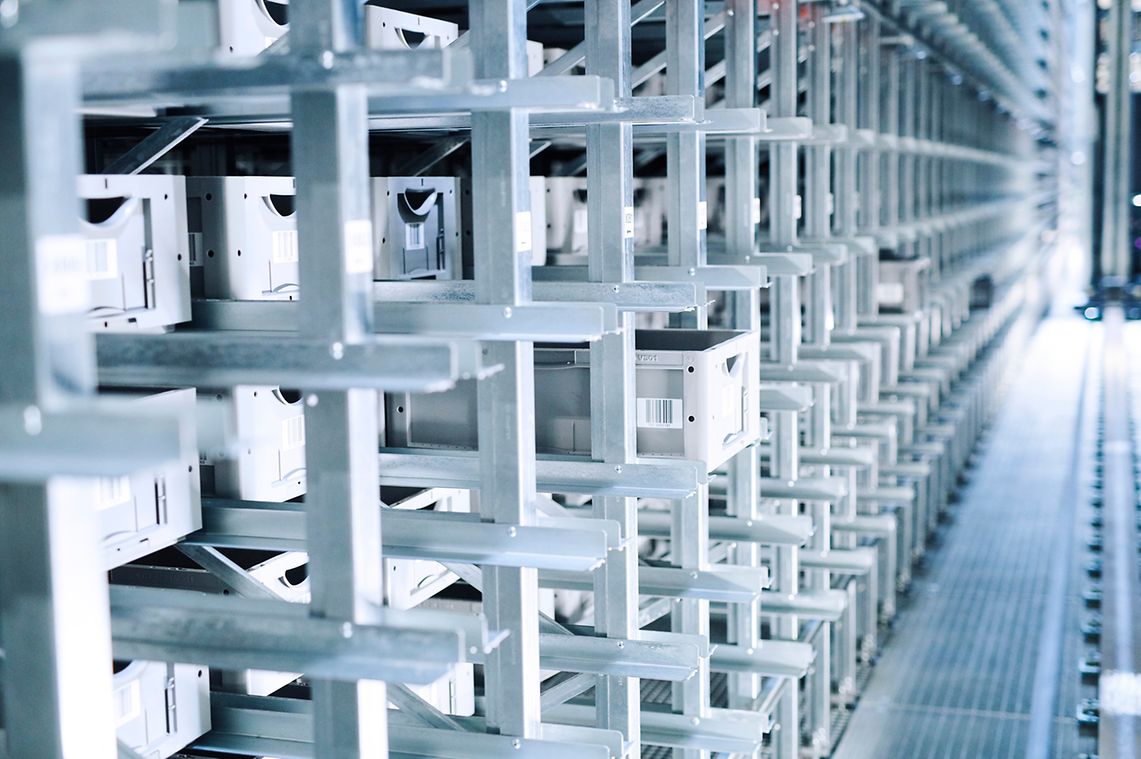

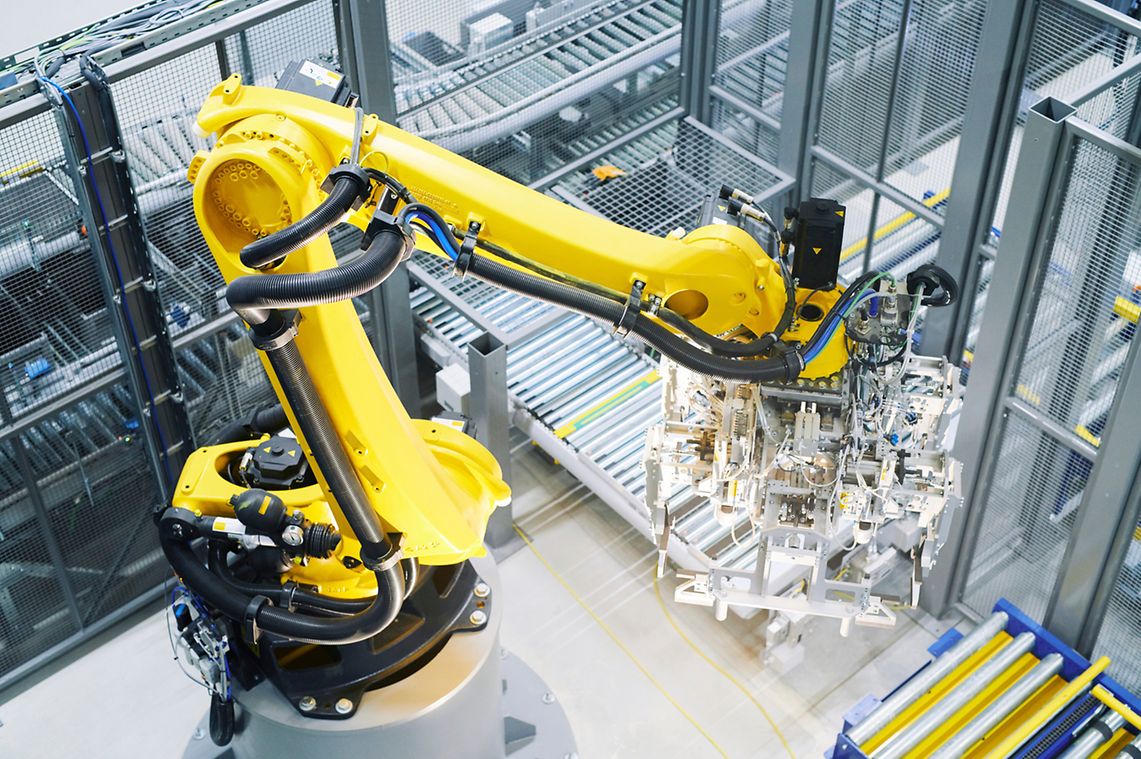

A technika állása: Kitzingenben egy páratlan intralogisztikai koncepciót hoztak létre. Az SSI SCHÄFER 7 folyosós magasraktárt, átfogó raklap- és tárolóláda szállítórendszert, valamint elektromos sínvezetésű járműrendszert telepített. Hét nagy teljesítményű, energiahatékony, SSI Exyz típusú kétárbocos tároló- és visszakereső gép szolgálja majd ki a magasraktárban található 28 000 euroraklap tárolóhelyet és 56 000 düsseldorfi raklaptároló helyet. Mindegyik két teherfelvevő berendezéssel van felszerelve, és egyidejűleg két euro- vagy négy düsseldorfi raklap befogadására alkalmas. A kisalkatrészek tárolása 6 folyosós miniload rendszerben történik, ahol 12 SSI Miniload tároló- és visszakereső gép működik két szinten egymás felett, így biztosítva a magas átviteli sebességet. Körülbelül 100 000 LTB tárolóláda, amelyek szintén az SSI SCHÄFER szállítási körébe tartoznak, fog a jövőben a teljes rendszeren keresztül körbe haladni. Teljesen automatizált robotikai alkalmazások a ládák raklapbontásához és raklapozáshoz, valamint ergonomikus munkaállomások teszik teljessé a szállítási és szolgáltatási csomagot.

A „Karbantartás 4.0 az intralogisztikában” koncepcióval az SSI SCHÄFER mint rendszerintegrátor és a Schaeffler, mint rendszerszállító együtt valósít meg egy integrált megoldáscsomagot a működés szempontjából releváns hajtásrendszerek állapotfelügyeletére és a raktári logisztika félautomata karbantartására. Gyakorlatilag alkalmazott 58 Schaeffler SmartCheck az EDZ Mitte-ben végzi el a mozgó- és emelőhajtások motorjainak és sebességváltóinak tároló- és visszakereső gépeinek állapotfelügyeletét. A SmartCheck eszközök és más raktári rendszerek riasztási állapota a WAMAS® Lighthouse logisztikai pilótafülkéjében látható. Ezenkívül a központilag vezérelt Concept8 kenőrendszerek speciálisan kifejlesztett kenőfogaskerekekkel a láncos szállítószalagokon és görgős szállítószalagokon biztosítják a folyamatos és precíz utánkenést működés közben.

Esettanulmány: Schaeffler

Ismerje meg a projektet interaktív módon az alábbi animációban. (Váltson angolra a bal alsó sarokban.)

A Schaeffler sikertörténet

 „A kitzingeni európai disztribúciós központunk tervezésekor az volt a célunk, hogy a statikus karbantartási intervallumokkal járó megelőző karbantartástól áttérjünk az állapotfüggő és résben automatizált karbantartásra.”

Egon Grief, Karbantartási menedzsment vezetője EDZ Mitte Kitzingen

Betekintés a Schaeffler-rel való együttműködésbe

„Tekintettel az ilyen projektek kihívásaira és a rövid megvalósítási szakaszra, örömünkre szolgált, hogy egy olyan hozzáértő partner állt mellettünk, mint az SSI SCHÄFER.”
Dr. Jörg Zellerhoff, a Schaeffler Csoport logisztikai műszaki projektvezetője

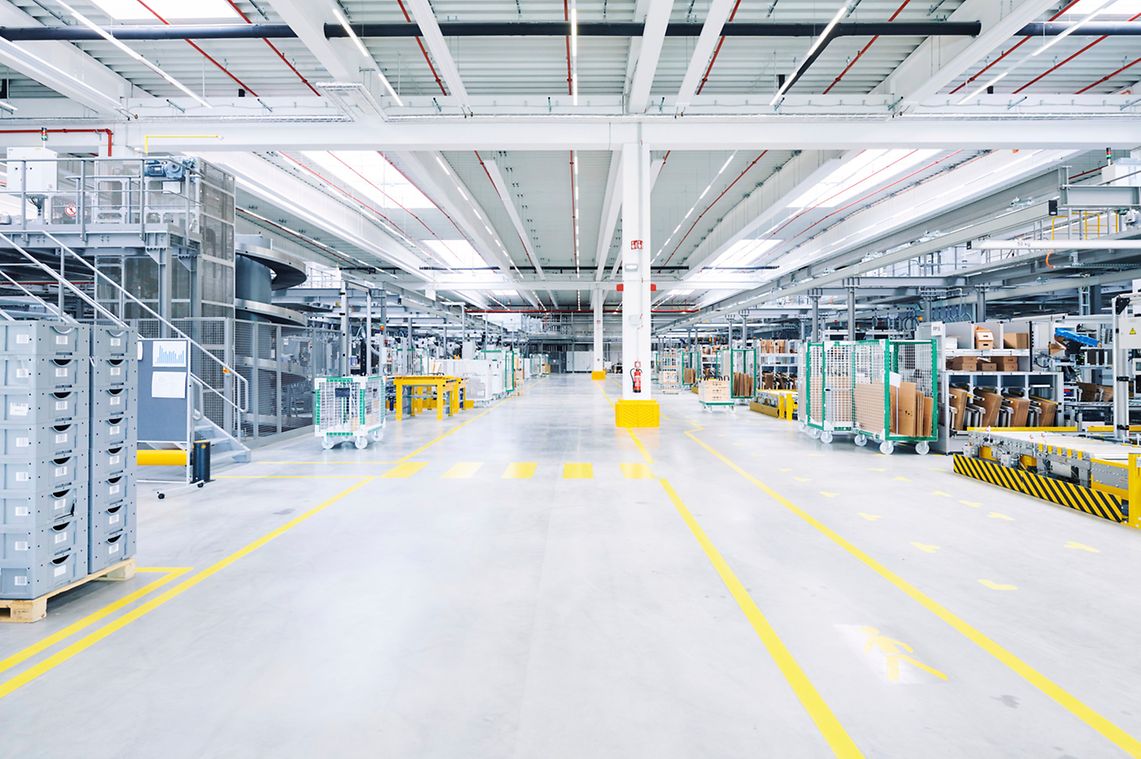

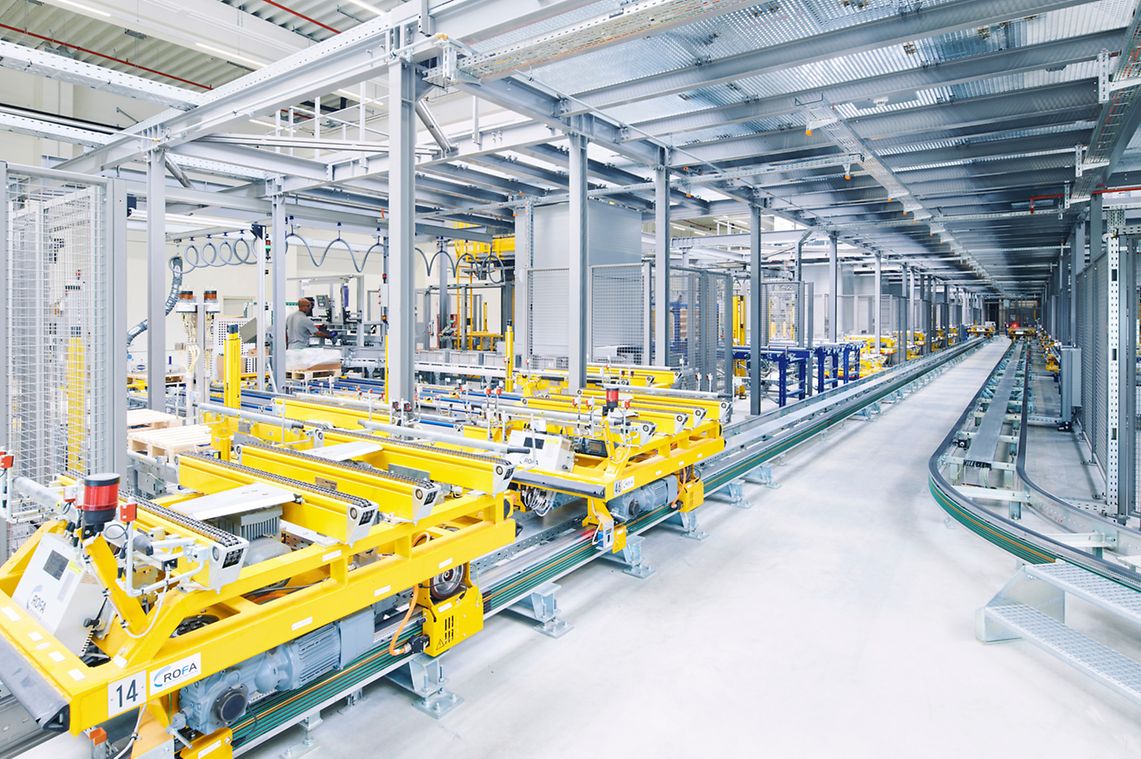

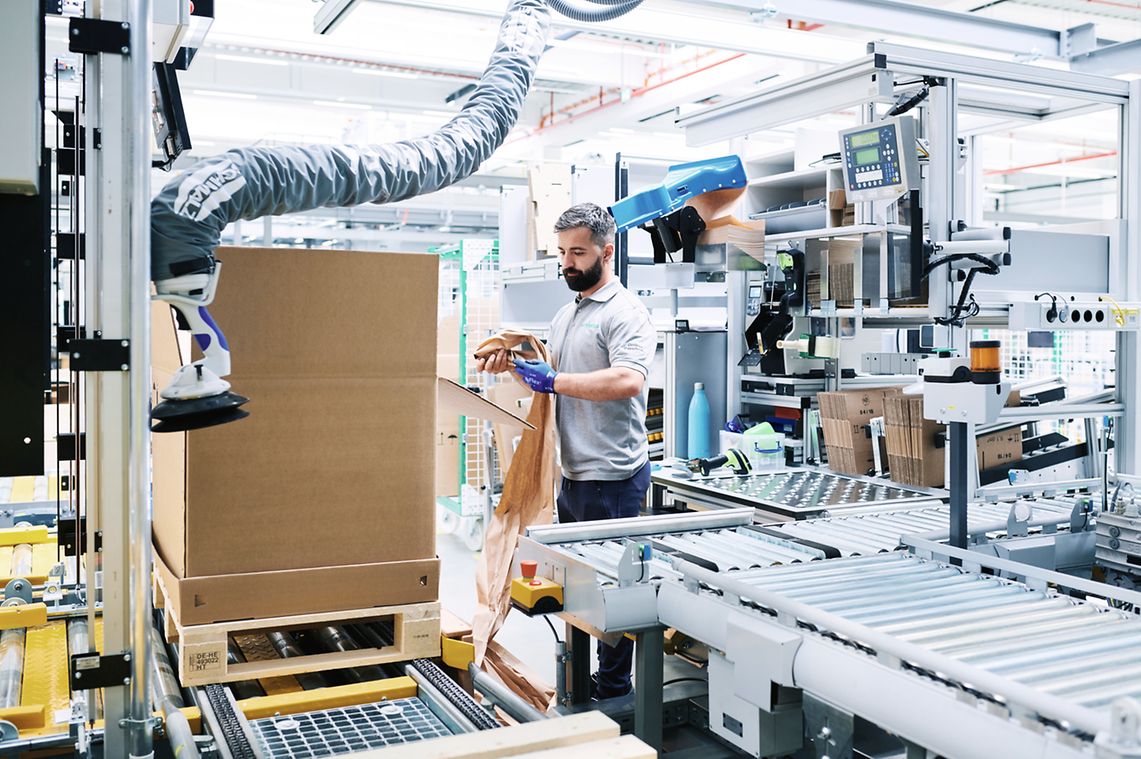

Az új EDZ méretei valóban lenyűgözőek: egy közel 15 hektáros területen 94 000 m² beépített területet fed le – amelyből a logisztika két szinten 25 000 m²-en terül el. A rendkívül dinamikus raktári rendszer teljesen automatizált folyamatai domborítják ki a belső anyagáramlást az árubeérkezéstől a kiszállítási szakaszig, és segítik a Schaefflert céljai elérésében. A szükséges tároló- és raklapszállító rendszeren kívül az SSI SCHÄFER egy teljesen automatizált, 7 folyosós magasraktárt is telepített 28 000 raklaptároló hellyel, kétszintű automatizált miniload rendszerrel, mintegy 95 000 tárolóhellyel, valamint ergonomikus munkaállomásokkal. A hatékony áruszállítást egy 900 m hosszú elektromos raklapszállító 50 járművel is biztosítja. Teljesen automatizált robotalkalmazások a rekeszek raklapról és raklapra helyezésével egészítik ki a kínálat és a szolgáltatások körét. A szállítórendszer egy-egy szekventáló toronyhoz is kapcsolódik 20 puffertároló hellyel, hogy biztosítsa a csomagolóhelyek hatékony és szekvenciális ellátását a kimenő áruterületen. Szerverrendszerként az SSI SCHÄFER WAMAS® logisztikai szoftvere működik. Az SSI SCHÄFER IT-szakemberei a szoftvert a Schaeffler SAP EWM-jéhez csatlakoztatták.

A belső anyagáramlások automatizálása mellett az SSI SCHÄFER és a Schaeffler együtt dolgozott a "Karbantartás 4.0 az intralogisztikában" megoldáscsomag kifejlesztésén is. Tartalmazza a működő hajtásrendszerek intelligens, állapotfüggő karbantartását és egy részlegesen automataizált karbantartási rendszert.

Letölthető kiadványok

Az SSI SCHÄFER intralogisztikai szakértelme speciális know-how-t és séles körű raktártechnikai tapasztalatot ötvöz az egyedi, partnerei igényeire szabott, raktári megoldások biztosítása érdekében.

A sikertörténet alapköve

Az SSI SCHÄFER-t fővállalkozóként bízták meg a Schaeffler csoport egyik legmodernebb elosztóközpontjának megvalósításával. Erőteljes logisztikai rendszerek intelligens szoftverrel párosítva biztosítják az áruk maximális elérhetőségét.

Részletek

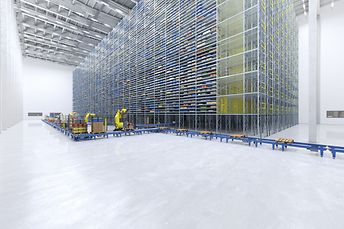

Raklaptároló rendszer

Az innovatív prediktív karbantartási megoldás elnyeri a LOGISTRA Readers’ Choice Award díját

Az állapotfigyeléshez és a részben automatizált karbantartáshoz szükséges Karbantartás 4.0 az intralogisztikában koncepciót az SSI SCHÄFER fejlesztette ki a Schaeffler-rel...

Tovább
Schaeffler Logistra kitüntetés
SAP integráció

Brose - innovatív anyagáramlás

Coop - Minden raktáron

Esettanulmány - Coop, Svájc

HARIBO magasraktár

A HARIBO új óriás raktára

Heinemann raktár

Esettanulmány: Gebr. Heinemann

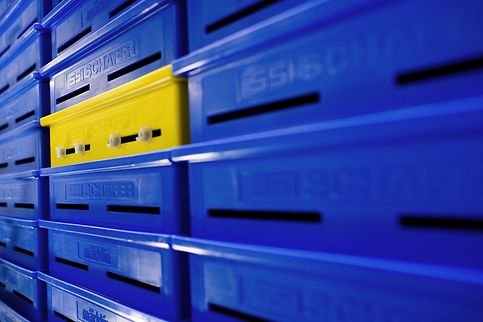

Tárolódobozok a Märklin számára

Esettanulmány: Märklin

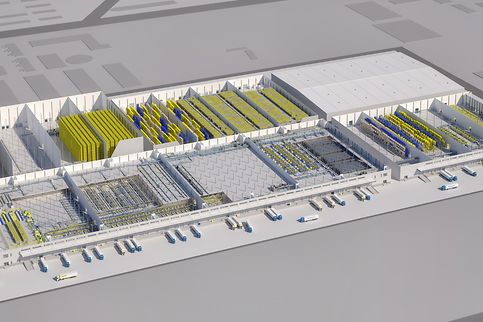

Suning elosztó központ 3D-s látványterve, Nanjing, Kína
