Esettanulmány: Arvato ellátási lánc megoldásai

Helytakarékos és jövőorientált megközelítés a meglévő raktárrendszer modernizálására és bővítésére.

Tárolási és komissiózási megoldással optimális teljesítmény korlátozott helyen

Az Arvato SCS sikertörténete: helytakarékos és jövőorientált megközelítés a meglévő raktári rendszer modernizálásához és bővítéséhez

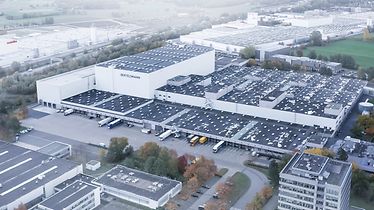

Annak érdekében, hogy hosszú távon megbirkózzon a Vereinigte Verlagsausliefer (VVA) gyors üzleti növekedésével az Arvato Supply Chain Solutions (SCS) részeként a güterslohi telephelyen (Németország), a megoldásszállító és régi partner, az SSI SCHÄFER korszerűsítette és bővítette a disztribúciót. Az SSI SCHÄFER a meglévő raktári rendszer korlátozott területét egy innovatív, rendkívül dinamikus és fenntartható tárolási és komissiózási rendszer kialakítására használta fel, amely lehetővé tette a komissiózási kapacitás jelentős bővítését a kiadói kínálat szűk keresztmetszeti területein.

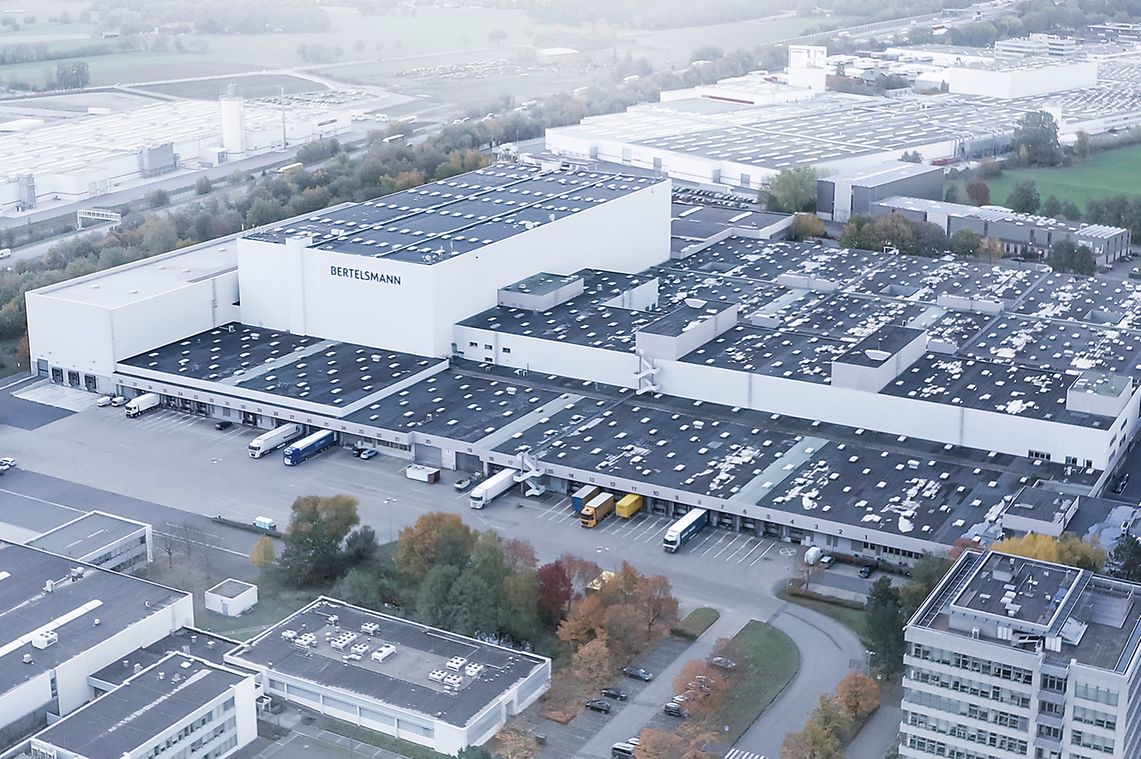

Legyen szó gyermek- vagy ifjúsgi könyvekről, regényekről, életrajzokról, művészeti könyvekről vagy szakirodalomról – a könyvek iránti kereslet továbbra is nagy. Ez egyértelmű, figyelembe véve a VVA üzleti növekedését az elmúlt években. A kiadói beszállító a güterslohi telephelyen elérte a teljesítmény és a kapacitás korlátait, így az a döntés született, hogy az SSI SCHÄFER-rel közösen korszerűsítik és bővítik a meglévő rendszert. Csak a Bertelsmann gütersloh-i leányvállalatának központi logisztikai központjában körülbelül 70 000 különféle árut tárolnak – pl.

  • könyvek,

  • CD-k és DVD-k,

  • magazinok,

  • naptárak

  • írószerek

  • játékok.

Az olyan hagyományos logisztikai szolgáltatások mellett, mint a raktározás, komissiózás, szállítás menedzsment és átfogó értéknövelt szolgáltatások, az Arvato SCS komplex globális ellátási láncokat, e-kereskedelmi és IT platformokat, omnichannel megoldásokat és digitális disztribúciós modelleket fejleszt és üzemeltet ügyfelei számára.

A moduláris raktári és logisztikai rendszerek globális megoldásszállítójaként az SSI SCHÄFER 2006 óta megbízható partner, amikor a güterslohi automatizálási projektért feleltek.

A szabadalmaztatott 3D-MATRIX Solution® intelligens raktárkoncepció megoldásával az SSI SCHÄFER volt az egyetlen vállalat, amely innovatív és hatékony megoldást tudott megvalósítani a soron következő terjeszkedéshez: egy mindössze 900 m²-en elterülő tároló- és komissiózási rendszert optimális helykihasználással kombinálva, amelynek műszaki teljesítménye körülbelül 16 millió könyv évente. Az integrált áru-az-emberhez elvű komissiózó állomásai a legmagasabb ergonómiai szabványoknak is megfelelnek. A rendszer a jövőben rugalmasan adaptálható és bővíthető is, hogy megfeleljen a változó piaci követelményeknek.

Fenntarthatóság, ergonómia és teljesítmény – mindez egy raktári rendszerben

A meglévő anyagmozgatási rendszereket, folyamatokat és anyagáramlásokat fenn kell tartani a fenntarthatóság szempontjából. "A meglévő helyiségek optimális kihasználása mellett a bővítést úgy kellett megtervezni, hogy az aktív működés közben is megtörténhessen. Létfontosságú volt, hogy üzletünk soha ne szenvedjen csorbát" - mondja Harald Horstmann, amely felvázolja a projekt egyik legjelentősebb kihívását.

A projekt három lépésben valósult meg:

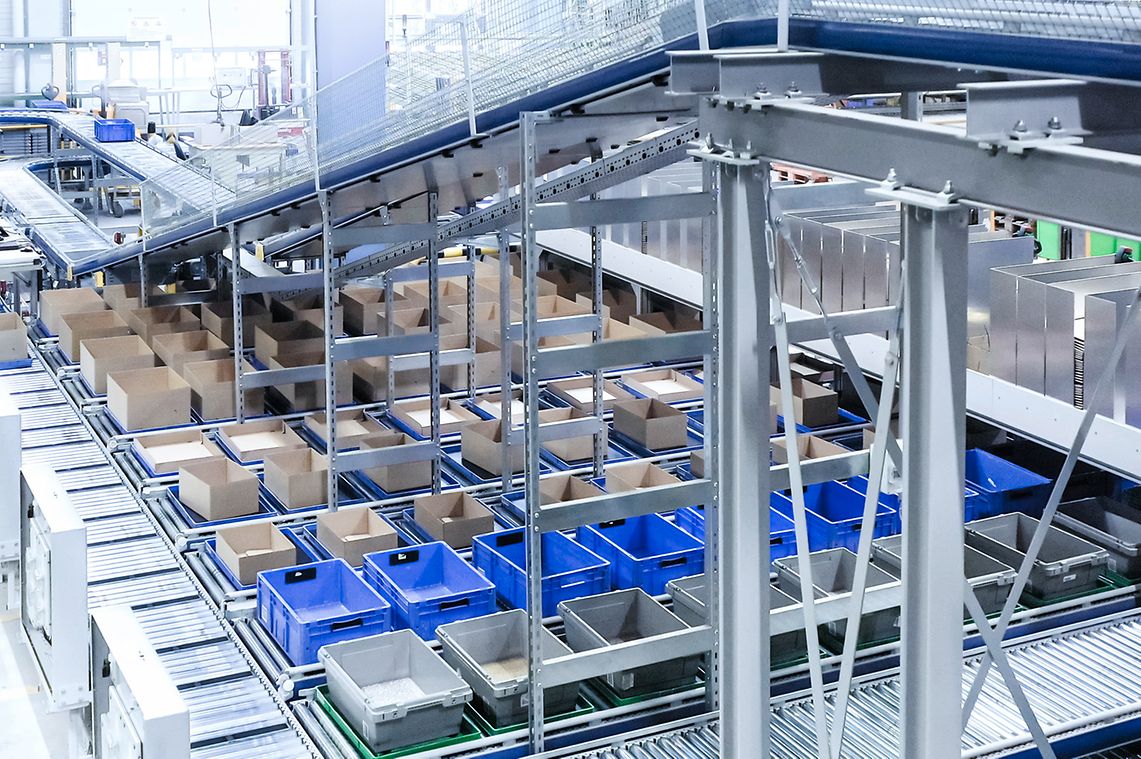

  1. A tervezett bővítések megvalósításához először a rendelésindítást a régi rendszerben kellett átvinni és széleskörűen automatizálni.

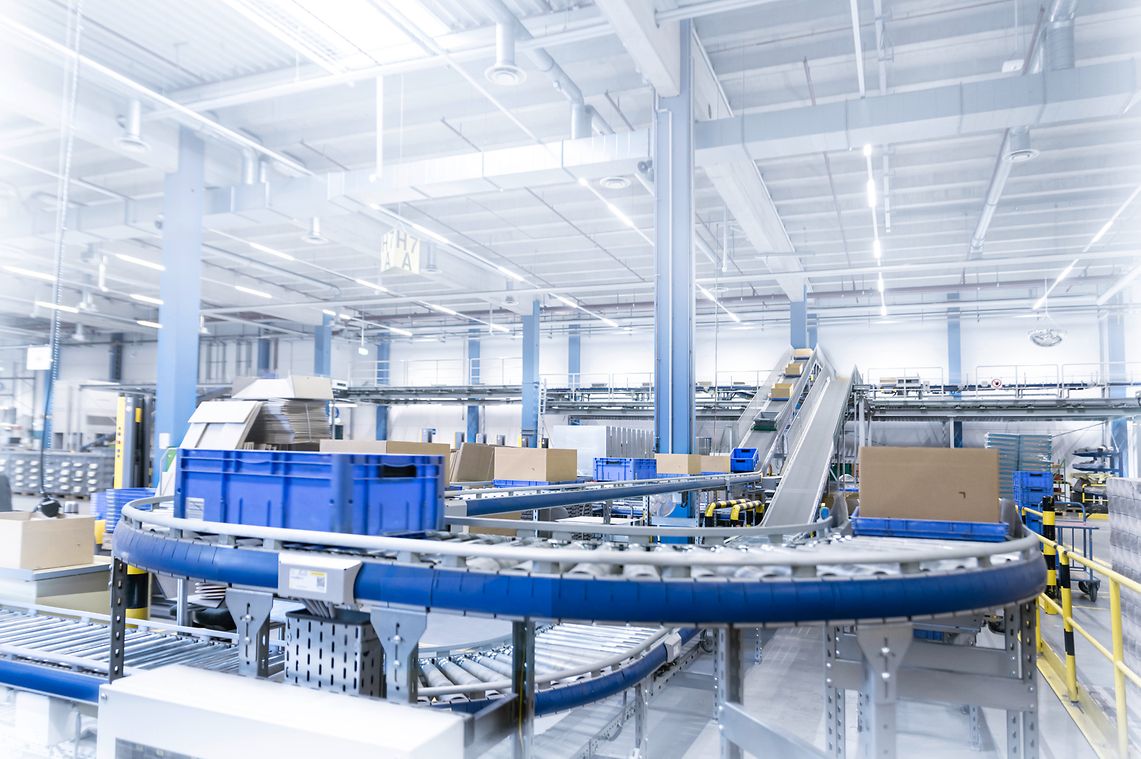

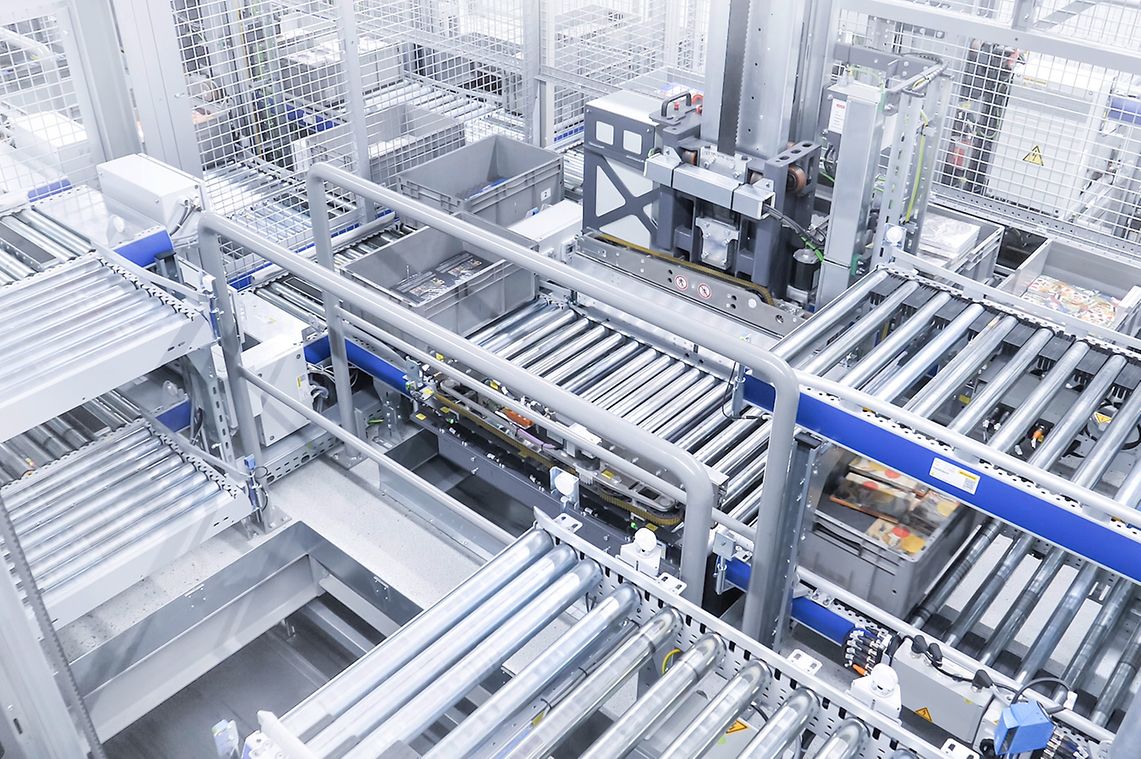

  2. Ezt követően létrejött a közvetlen szállítórendszer kapcsolat a teljesen automatizált magasraktárral mind a meglévő, mind a jövőbeni raktározási és komissiózási rendszerek számára.

  3. A projekt harmadik és legfontosabb lépése végül a shuttle-raktár megépítése volt, a hozzá tartozó munkaállomásokkal együtt.

"A VVA-val közösen elsősorban a fizikai integrációt és tesztelést valósítottuk meg az új rendszerrel kombinálva hétvégenként, és ugyanezt tettük az építésnél, a felújításnál és a szállítórendszer kiegészítésénél is" - emlékszik vissza Martin Nagler, a projekt menedzser az SSI SCHÄFER-től.

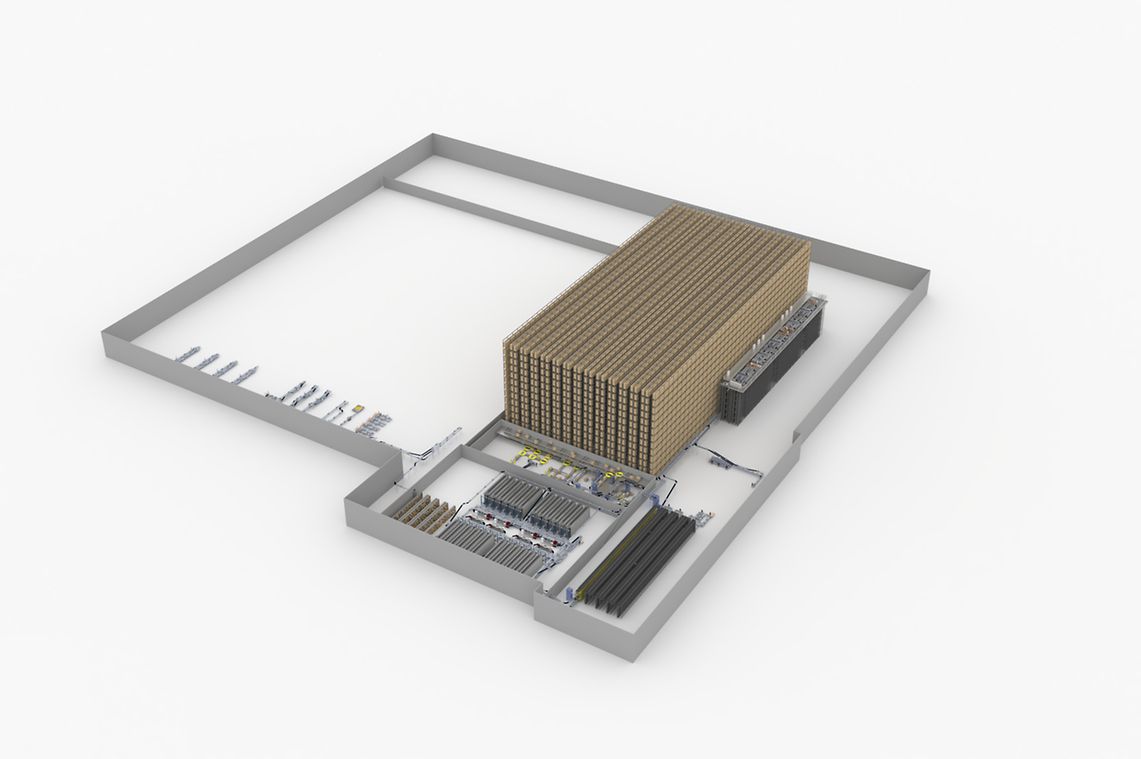

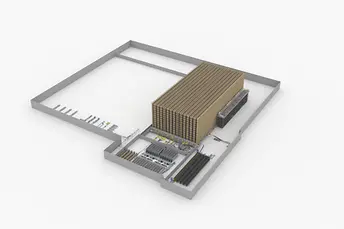

Az SSI SCHÄFER egy rendkívül dinamikus raktári rendszermegoldás moduláris koncepcióját fejlesztette ki az Arvato SCS számára.

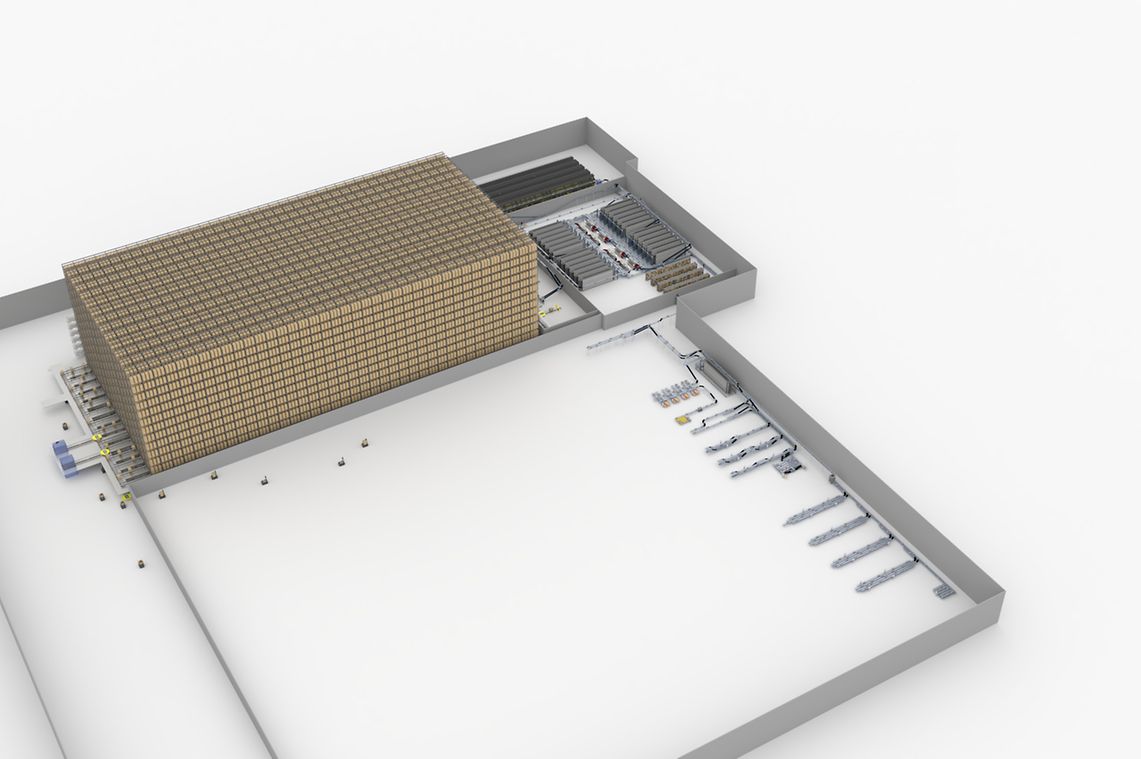

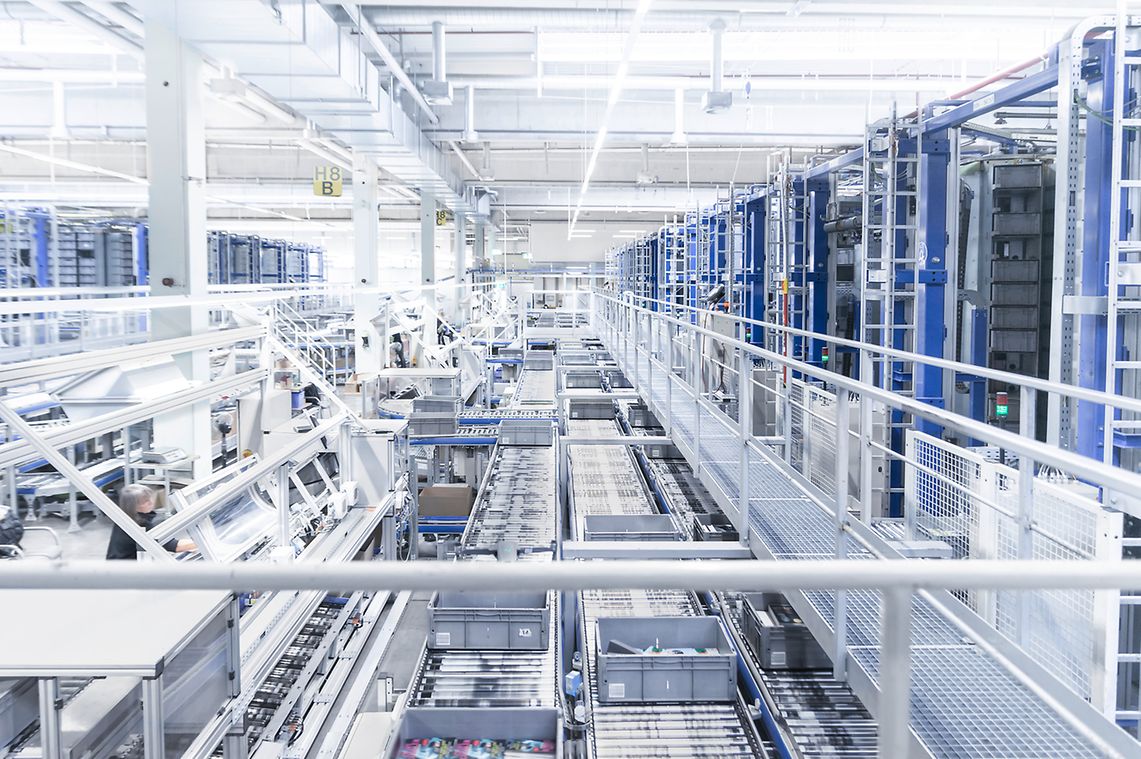

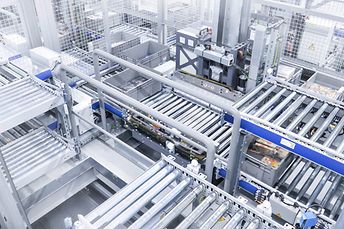

"Az új shuttle raktár tárolótere a magasraktár 24 méter magas meghosszabbításában található, és az SSI SCHÄFER szabadalmaztatott 3D-MATRIX  Solution® intelligens raktárkoncepció szerint tervezték. Ez az Arvato SCS számára jövőbiztos megoldást jelent az automatizáláshoz, tárolás,hoz, puffereléshez és a rendelésfeldolgozás integrált szekventálásához. Például az egyes raktározási folyamatok vízszintes és függőleges tengelyek mentén történő szétválasztása megakadályozza a szűk keresztmetszetek kialakulását a tárolás és a visszakeresés során" - magyarázza Martin Nagler, az SSI SCHÄFER munkatársa.

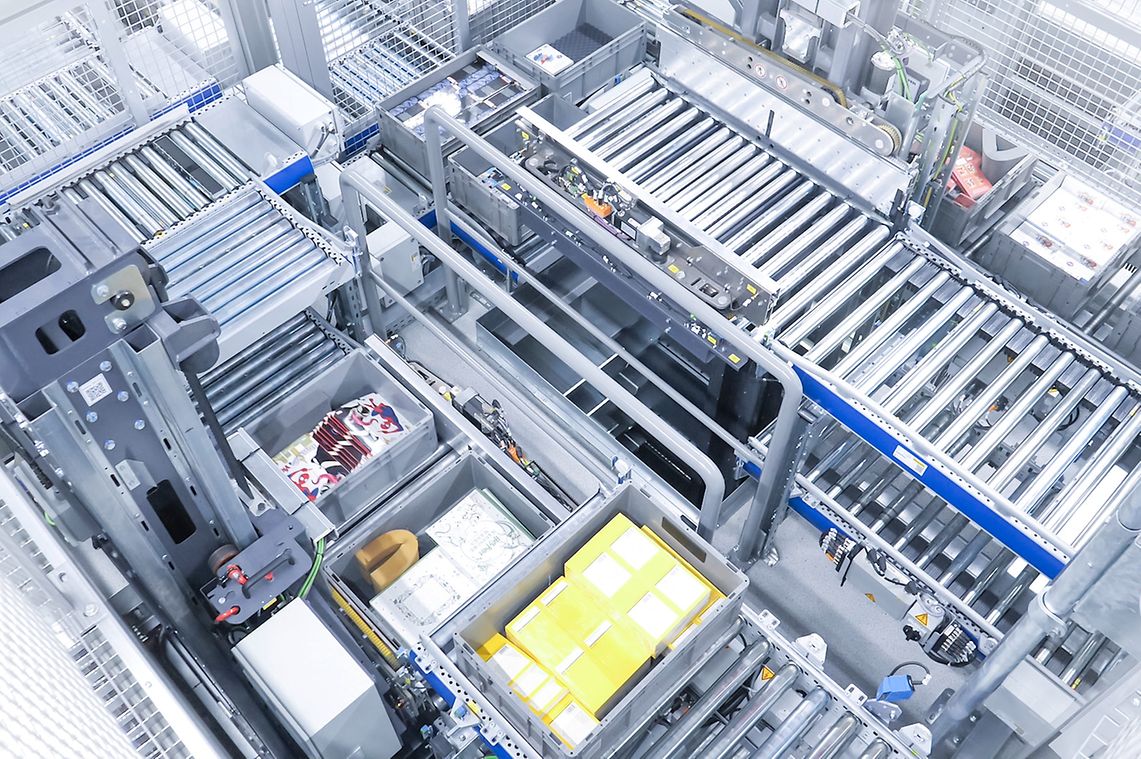

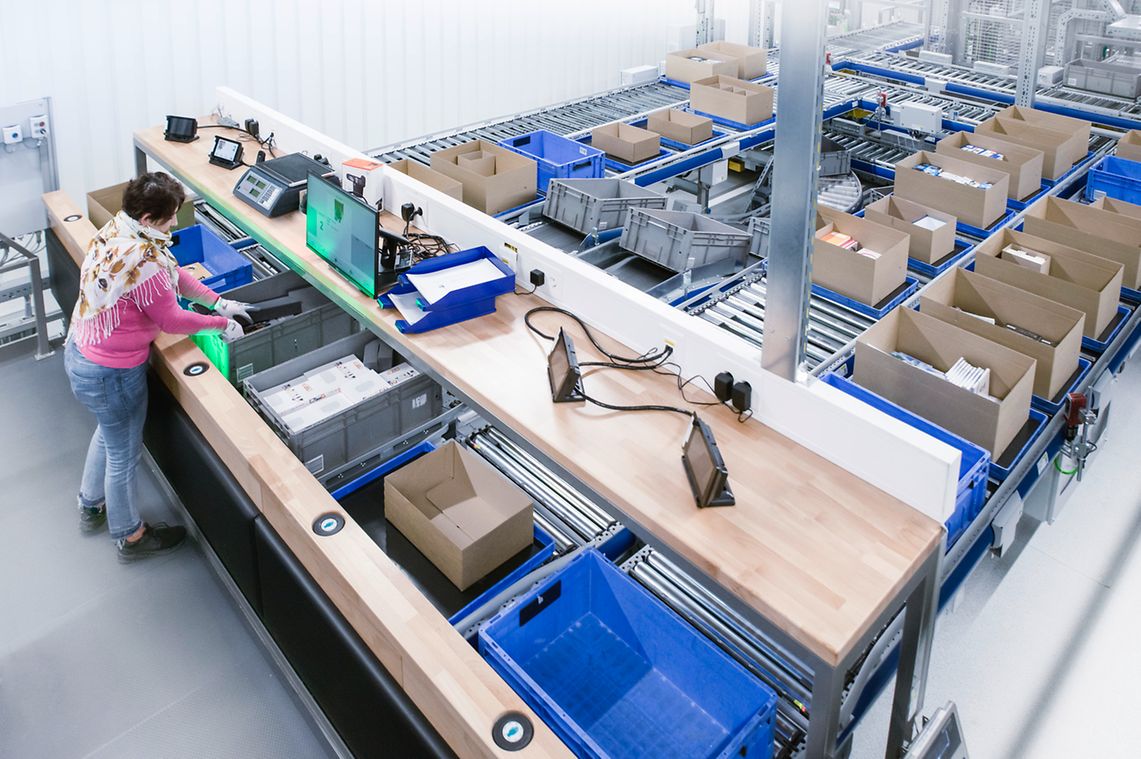

Mostanra 84 integrált SSI Flexi típusú egyszintű shuttle járműv segíti elő a hatékony tárolási és visszakeresési folyamatokat. 20 integrált emelő biztosítja a gyors anyagáramlást a függőleges rendszerszinten. A rendszer összesen több mint 60 000 helyre bővíti az Arvato SCS kapacitását az eseti alapon elérhető automata tárolódobozokban, és 60%-kal növeli az áruk közötti komissiózó állomások számát. Ez minden munkaállomás számára hozzáférést biztosít a 3D-MATRIX megoldás összes eleméhez. Állomásonként akár négy rendelés is felvehető közvetlenül a szállítódobozokba, az egyablakos komissiózási megoldásnak megfelelően. Ha egy megrendelés ezen a területen befejezhető, akkor azt közvetlenül a rendelés feladási területére szállítják. Itt a dolgozó kinyomtatja a rendelési papírokat, kitölti a karton üres részét csomagolóanyaggal, és a kartonra ráerősíti a szállítási címkét, amelyet a szállító szakaszon az áruk kiszállítására szállítanak. Ez lehetővé teszi a rövid rendelési ciklusidőket.

"Ez egy olyan intralogisztikai megoldás, amely garantálja számunkra a maximális rugalmasságot és teljesítményt. Az SSI SCHÄFER itt kínált nekünk valami igazán egyedit, optimális teljesítmény/tér arány mellett. Az innovatív megoldásoknak köszönhetően el tudtuk érni a termelékenység és a műszaki teljesítmény növelésére irányuló céljainkat. és mindenekelőtt ez egy helytakarékos raktári megoldás” – összegzi elégedetten Harald Horstmann.

A meglévő logisztikai rendszer bővítése annak az automatizálási megoldásnak a folytatása, amelyet az SSI SCHÄFER még 2006-ban vezetett be a VVA számára.

Güterslohban a következő megoldások épültek:

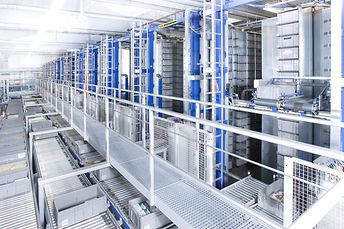

  • 4 folyosós automatizált kisalkatrész-raktár (ASPW) 24 000 tárolódobozos tárolóhellyel

  • Statikus állványrendszer 14 000 tárolóhellyel

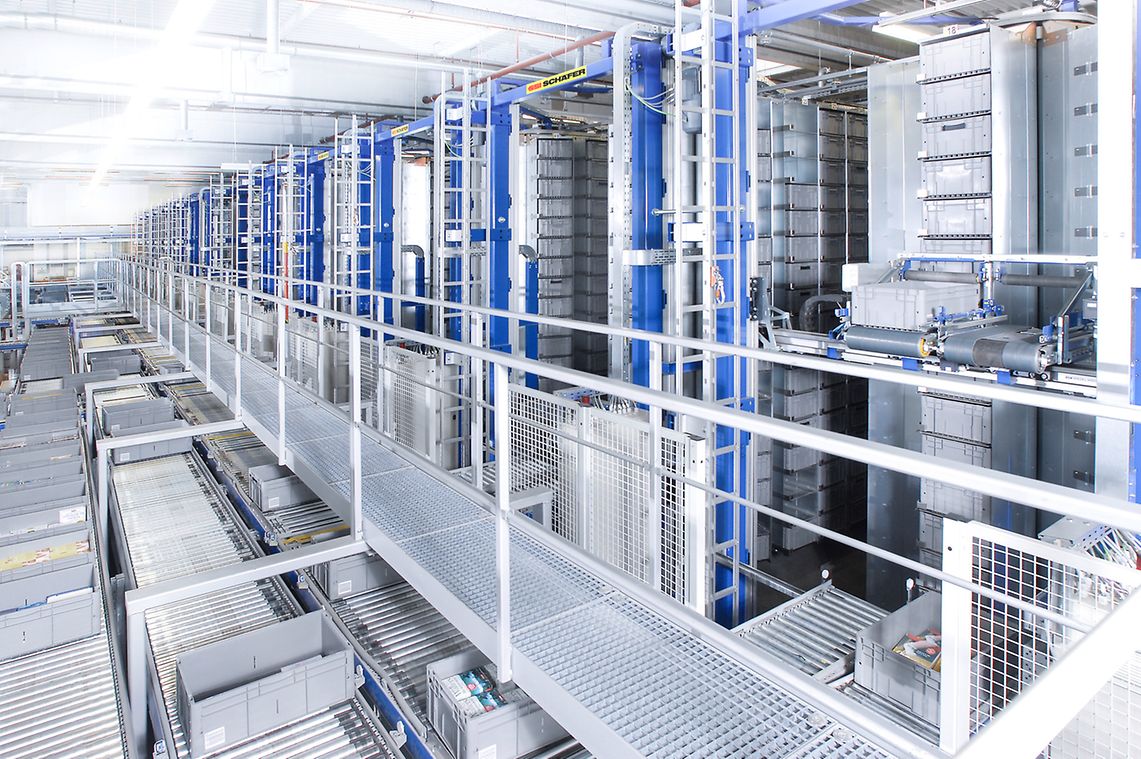

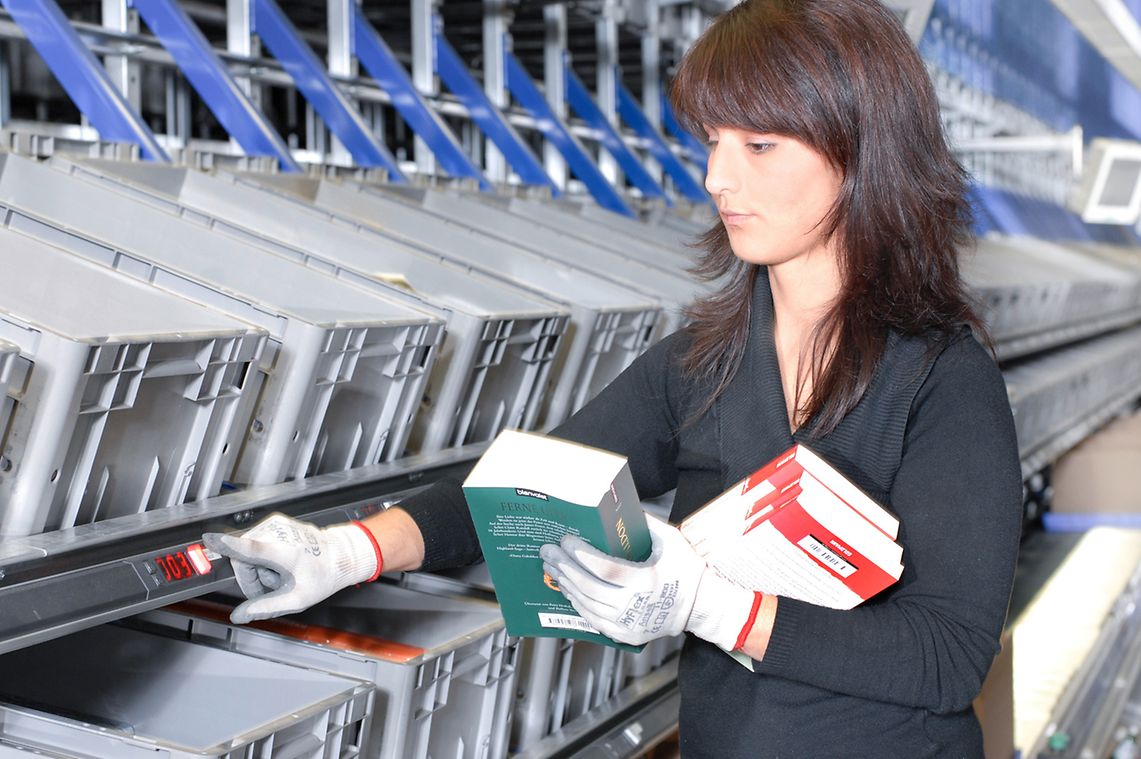

  • 24 SSI Carousel rendszer körülbelül 26 000 doboztárolóhellyel a rendkívül dinamikus egyedi alkatrészek komissiózásához

"A testreszabott, nagy teljesítményű raktári rendszer az ergonómikus áru-az-emberhez elvű komissiózó állomásaival 14 év alatt bevált, és a kihívásokkal és vállalatunkkal együtt fejlődött. Az elmúlt évek üzleti fejlődésének köszönhetően azonban különösen a B- és C-elemek komissiózási részlegének bővítésére volt szükség. Hosszú távú együttműködésünk alapján az SSI SCHÄFER egy optimalizált, jövőbiztos és energiahatékony megoldást tudott megvalósítani a helyhatékonyság, a kapacitás és a teljesítmény javítására.” – magyarázza Harald Horstmann.

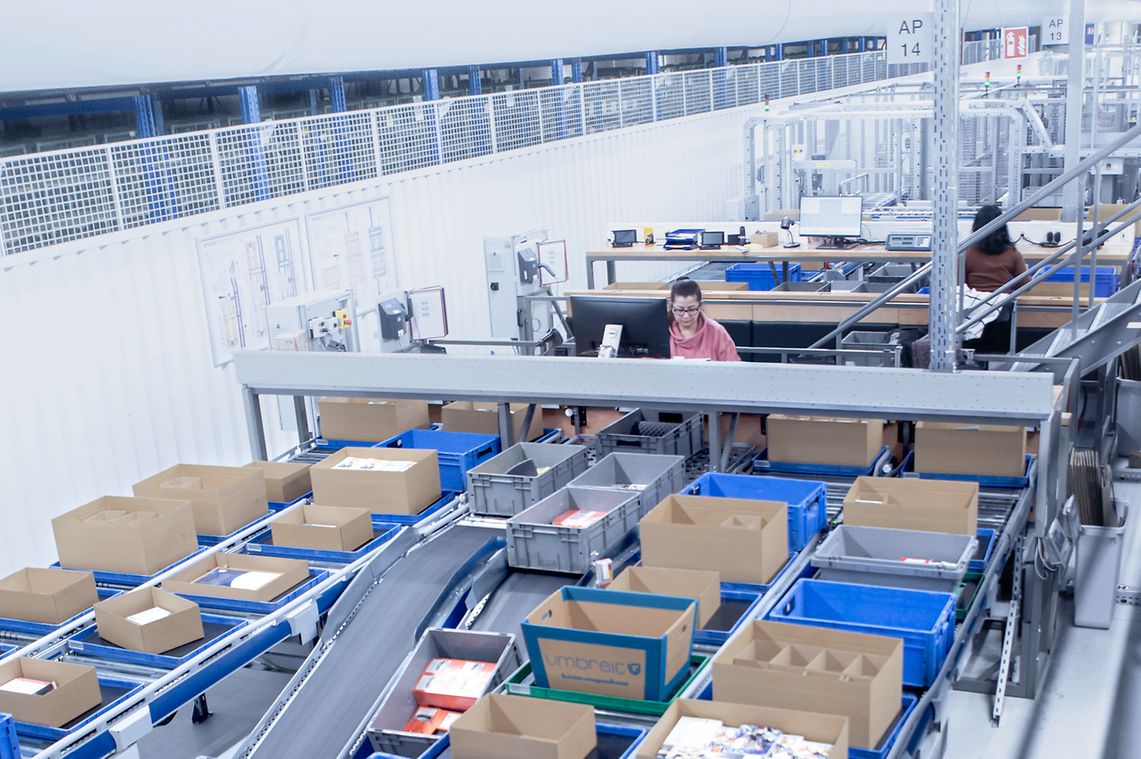

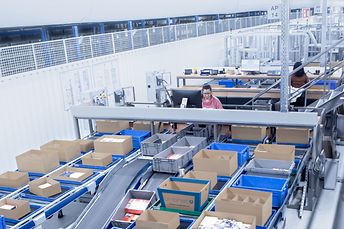

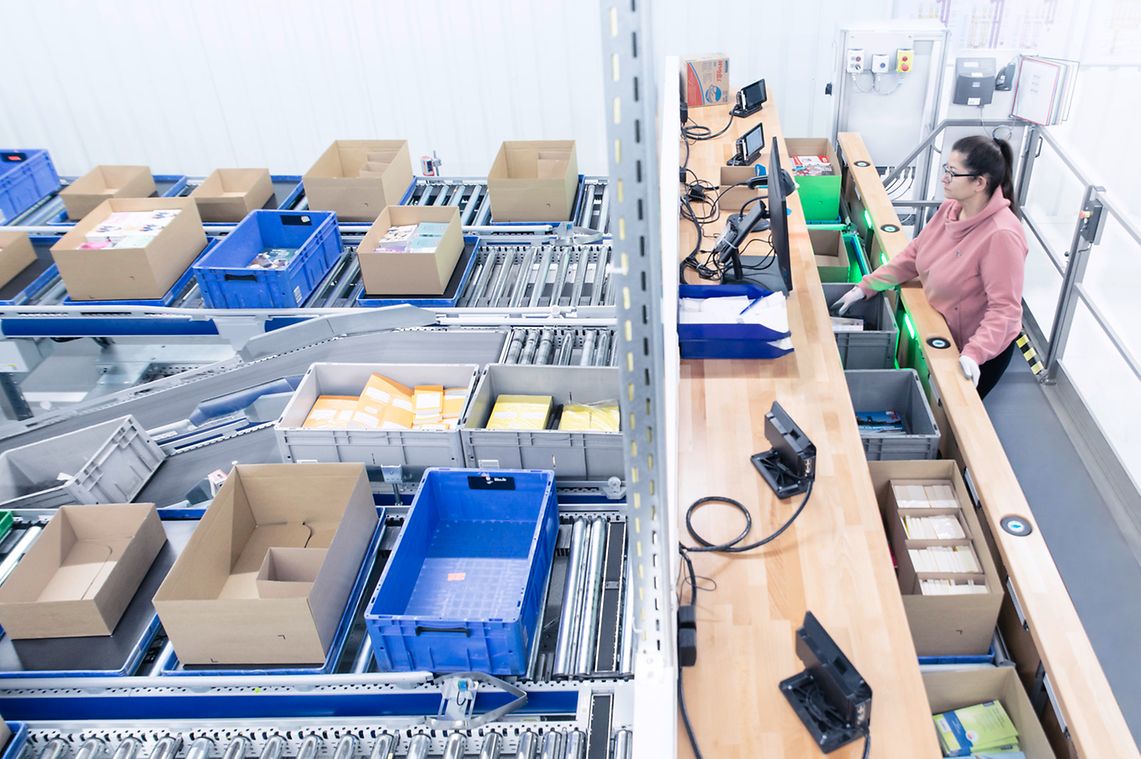

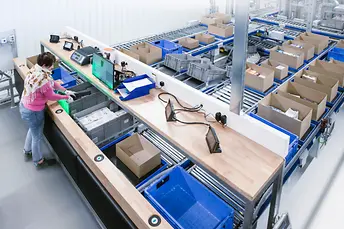

A rendszer teljesítménye és rugalmassága mellett a munkaállomások ergonómiájára helyezték a hangsúlyt. A VVA ennek megfelelő koncepciót dolgozott ki munkatársaival, az SSI SCHÄFER-rel, a Darmstadti Műszaki Egyetemmel és a cellumation start-up vállalkozással közösen. A megoldás speciális munkaállomásokat tartalmaz, amelyekre a forrás- és céltárolók egy szinten szállíthatók, és ahonnan a komissiózók ergonomikusan tudják feldolgozni a rendeléseket. A shuttle-raktár új munkaállomásai többfunkciósak, és a rendelések összeállítása mellett lehetővé teszik a visszaküldött áruk újraválogatását. Az ergonómia további fokozása és a munkakörnyezet optimalizálása érdekében a partnerek a megoldás egyénileg állítható munkamagasságát, a rendszerelemek ergonomikus elrendezését, az információk optimális megjelenítését és az érintésbarát anyagokat is igénybe veszik.

"Társadalmi felelősségvállalásunk részeként optimális ergonómiát szerettünk volna megvalósítani, és a lehető legkedvezőbb munkakörnyezetet teremteni. Végül is mi értelme van egy hatékony rendszernek, ha az alkalmazottak gyorsan elfáradnak, vagy az egészségük veszélybe kerül? Még a világítás terén is új utakat törünk; a világos szín alkalmazkodik a cirkadián ritmushoz" - mondja Harald Horstmann.

A lehető legjobb helykihasználás az innovatív komissiózási és tárolási megoldásnak köszönhetően

Látványos betekintés a projektbe

"Az innováció és a fenntarthatóság központi elemei tükröződnek ebben a közösen kifejlesztett intralogisztikai megoldásban: rugalmas, nagy teljesítményű, jövőálló, helytakarékos, energiatakarékos és ergonomikus – ezek mind olyan céltulajdonságok, amelyeket sikerült sikeresen kombinálnunk" - mondja Harald. Horstman.

Arvato SCS használt megoldás legfőbb elemei

3D-MATRIX Solution® intelligens raktárkoncepció

A 3D-MATRIX Solution® innovatív, szabadalmaztatott raktárkoncepciójával az SSI SCHÄFER rendkívül dinamikus rendszermegoldást kínál tárolóládák, kartondobozok, tálcák, rétegtálcák és raklapok tárolására és komissiózására. Az egyedülálló kombináció maximális rugalmasságot és jövőorientált skálázhatóságot kínál.

Részletek
3D-Matrix Solution intelligens raktári koncepció

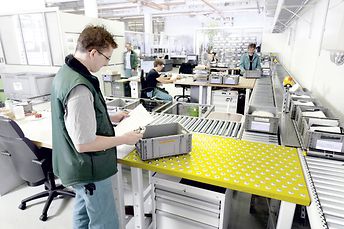

Munkaállomások - ergonomics@work!®

Ergonomikus munkaállomások raktárakhoz és raktári műveletekhez: Az ergonomics@work!® koncepció segítségével a beérkező áruktól a visszáruk feldolgozásáig.

Részletek
Áruátvételi munkaállomás

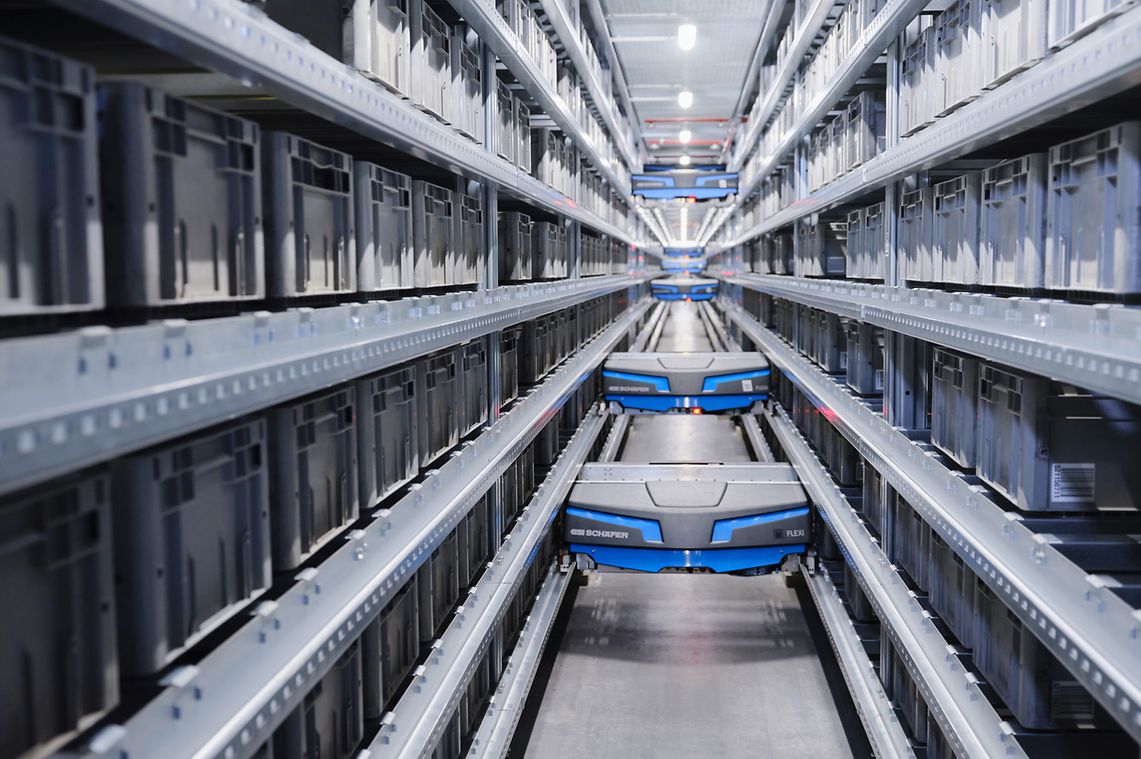

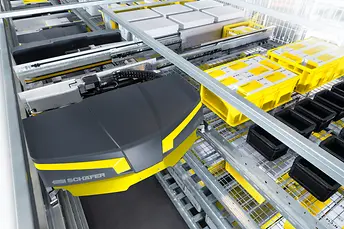

SSI Flexi

A skálázható egyszintű shuttle rendkívül dinamikus automatizált miniload rendszerekben való használatra készült, dinamikusan adaptálható tárolóhelyméretekkel, akár 50 kg-ig terjedő szállítóegységek széles választékának tárolására.

Részletek
SSI Flexi Shuttle
