Klingspor - automata magasraktár

A helykorlátozás ellenére az SSI SCHÄFER a közelmúltban jövőbiztos logisztikai folyamatokat vezetett be a csiszolóanyag-gyártó, a Klingspor Haiger raktárában egy kreatív, automatikus raktározási megoldás telepítésével. A 3D-MATRIX Solution®-on alapuló SSI Navette shuttle-rendszer és a teljesen automatikus, magas raklapraktár garantálja a hatékony folyamatokat és a rövid szállítási időt.

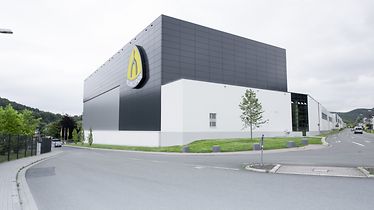

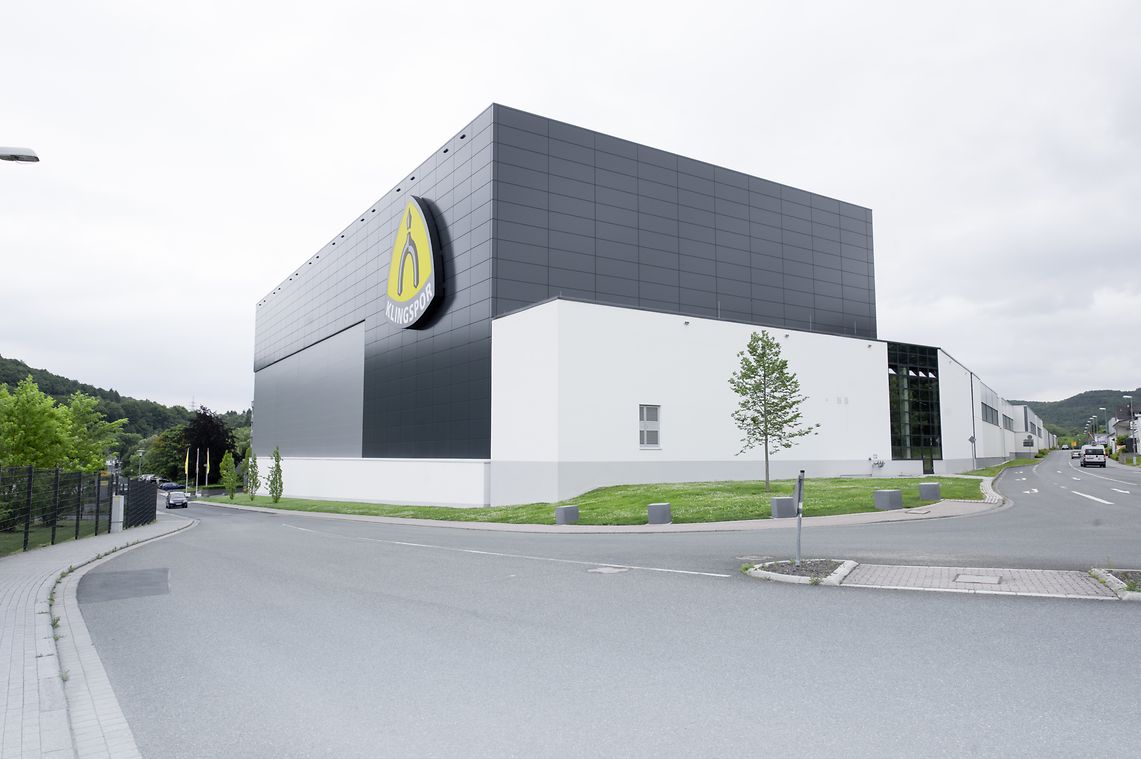

A Klingspor raktárának külső képe

Kreativitás három emeleten

A Klingspor, a németországi Haigerben székelő jelentős regionális munkaadó, több mint 120 éve a világ egyik vezető minőségi csiszolószerszám-gyártója. A több mint 50 000 cikkből álló termékpalettával a vállalat több mint 200 tonna csiszolóanyagot szállít naponta 80 országba. A vállalat 36 gyártó és elosztó telephellyel rendelkezik szerte a világon, hogy biztosítsa a regionális piacok igényeinek rugalmas kielégítését. A 120 éves múlttal rendelkező Klingspor nem meglepő, hogy a belső logisztikai folyamatok hatékonyságát éppúgy értékeli, mint termékei fejlesztését és minőségét.

A helykorlátozás ellenére az SSI SCHÄFER a közelmúltban jövőbiztos logisztikai folyamatokat vezetett be a csiszolóanyag-gyártó, a Klingspor Haiger raktárában egy kreatív, automatikus raktározási megoldás telepítésével. A 3D-MATRIX Solution®-on alapuló SSI Navette shuttle-rendszer és a teljesen automatikus, magas raklapraktár garantálja a hatékony folyamatokat és a rövid szállítási időt.

Klingspor AG, Németország

A kisebb, de gyakoribb rendelési mennyiségek növekedésével a Klingspor számára világossá vált, hogy a versenyképesség megőrzéséhez elengedhetetlen a kellő kapacitás, a gyors és hibátlan folyamatok, valamint a 24 órán belüli megrendeléseket teljesítő rendszer. Az a tény, hogy a cég legalább évi 5-10%-os növekedési pályán van, ezt még fontosabbá tette. A Klingspor korábbi raktára már nem volt alkalmas a feladatra. Ideje volt cselekedni.

Kezdetben egyáltalán nem volt adott, hogy az új intralogisztikai megoldás teljesen automatikus lesz. A cég ugyanis korábban nagyrészt a raklapos állványrendszeren alapuló kézi folyamatokra támaszkodott, kombinálva a Pick by Light fényalapú komissiózási módszerrel. Ez azonban megváltozott, amikor a vállalat kibővítette meglévő szállítócsarnokát egy új logisztikai központtal. Izgalmas projekt volt és egyben kihívás is, mivel a helyszín jellegéből adódóan a rendelkezésre álló hely nagyon korlátozott volt. Nem titok, hogy az SSI SCHÄFER hatékony tárolórendszerek széles skáláját kínálja, de ez az eset különösen kreatív megoldást igényelt, amely innovatív rendszerekből állt, egyedi elrendezéssel kombinálva.

  • A raktárterületek bővítése

  • Intralogisztikai folyamatok optimalizálása

  • Az improduktív foglalkoztatási százalékok megszüntetése

A munka kiterjedt az általános tervezésre, az állványok acélszerkezetére, valamint a teljes állványra, szállítószalagra és komissiózási rendszerekre. A projektpartnerek szorosan együttműködtek a raktári megoldás lépésről lépésre történő kidolgozásában. Az eredmény egy háromfolyosós, kétmélységű raklapos állványrendszer, egy többszintű tárolórendszer, valamint egy közbenső komissiózási és csomagolózóna, amely biztosította az épületben rendelkezésre álló hely optimális kihasználását. Raktárkereső gépek, SSI Navette shuttle-k és felvonók, kiterjedt raklap- és ládaszállító rendszerek, a rendszer vezérlési technológiája, az anyagáramlási rendszerek és az SAP EWM (Extended Warehouse Management) logisztikai szoftver teszi teljessé a megoldást. Kiemelkedő, hogy a teljes rendszer mindhárom szinten, kb. 2400 m²-en  össze van kötve.

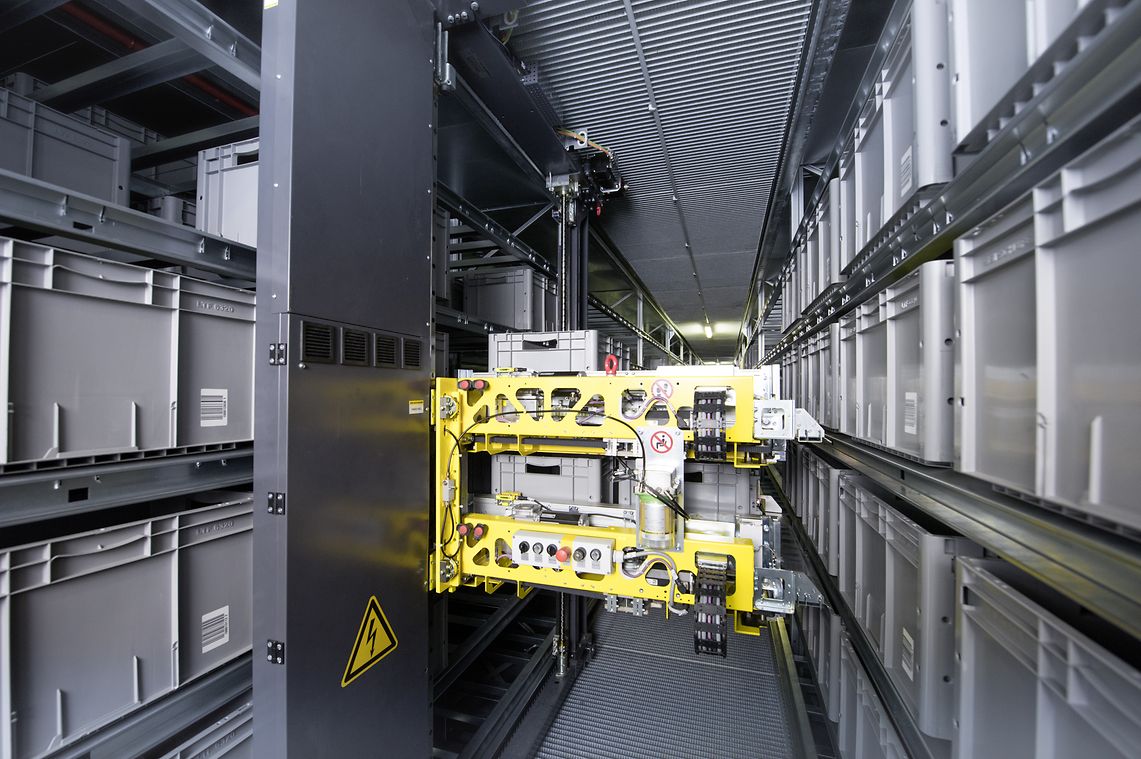

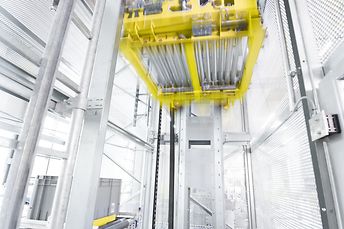

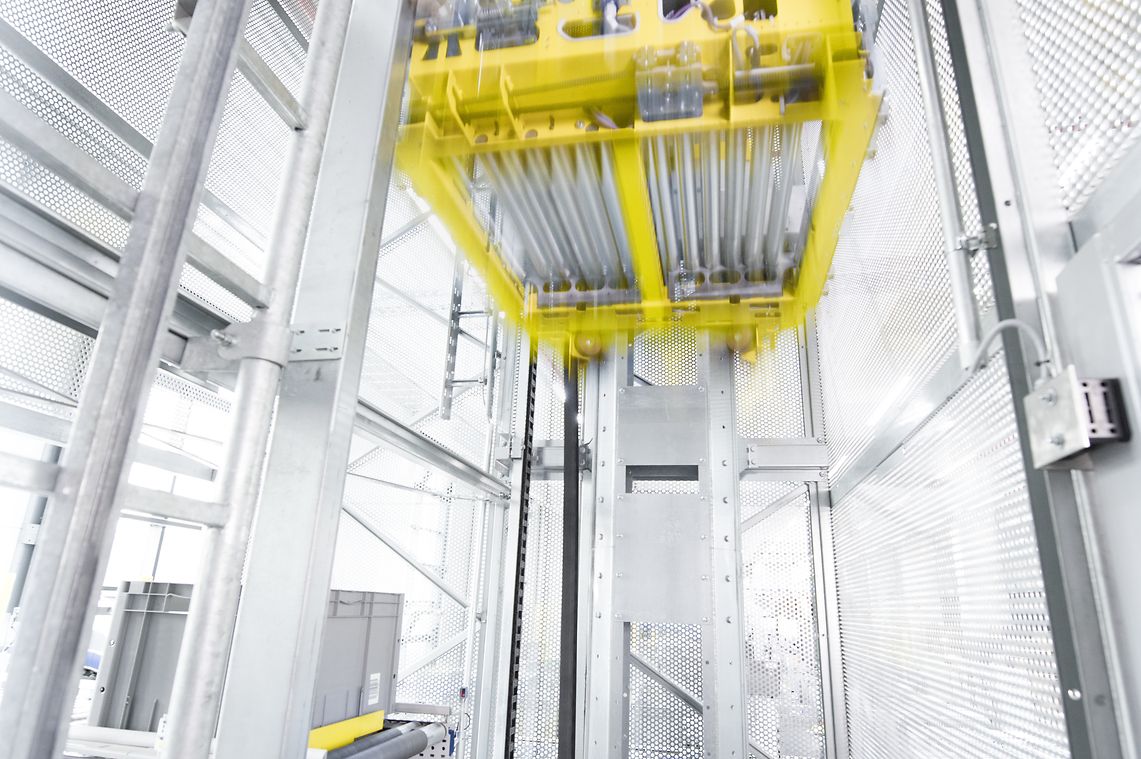

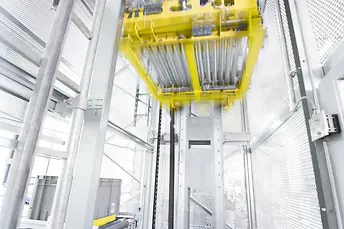

Az intralogisztikai specllaista megoldásának legszembetűnőbb jellemzője a komissiózási és csomagolózóna speciális konfigurációja. Ez a terület a földszinten található, és összekötőként működik a két másik raktári egység között. Felette és alatta egy automata tárolódoboz terület található, amely összesen több mint 36 000 tárolóhelyet kínál. A transzferrendszer 21 SSI Navette siklót és kilenc SSI Navette felvonót használ. Az SSI Navette gépek egy vezetési szinten haladnak síneken és támasztósíneken az automatizált miniload-rendszer acélszerkezetével. A két egymás felett elhelyezett, kettős mélységű rakománykezelő berendezés lehetővé teszi, hogy összesen négy rakodóegységet mozgasson egyidejűleg két tárolón szintek egyetlen terhelési ciklusban. Ez minimalizálja az utazási időt és megduplázza a folyamat hatékonyságát. Ezenkívül az SSI Navette emelők biztosítják a ládák gyors kiszállítását a tárolóhelyekről a komissiózási szintre.

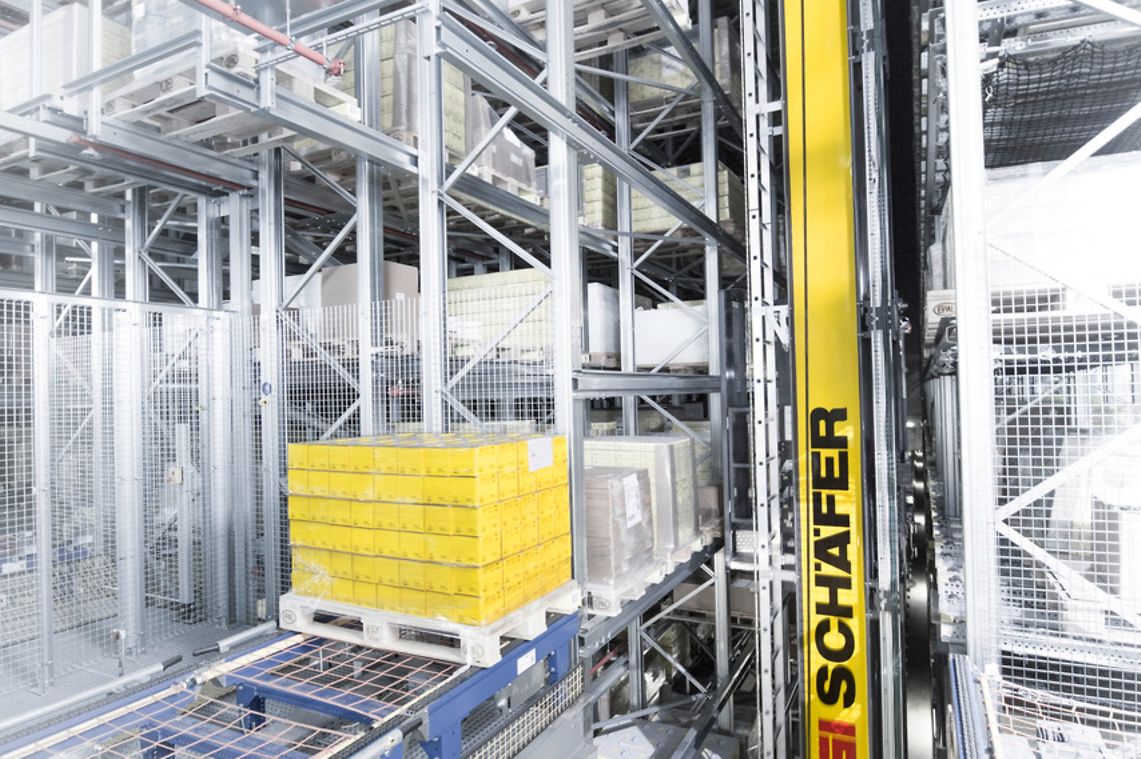

A háromfolyosós, dupla mély raklapos állványrendszerben kb. 13 400 komplett tárolóhely található a művelet mögötti területen. Ebben a részben három energiahatékony SSI Exyz tároló-visszakereső gép (SRM) végzi a munkáját és szolgálja ki gyorsan és megbízhatóan a tárolóhelyeket. A 26 m összmagasságú rendszert egy programozható logikai vezérlővel ellátott raklapszállító rendszer köti össze három komissiózó állomással és az áru be- és kiszállítási részleggel. 120 áramlási tárolóhelyen az AAA tételeket szállítják, komissiózzák, és az automata raklaprendszerben a tárolódoboz-területhez csatlakoztatják.

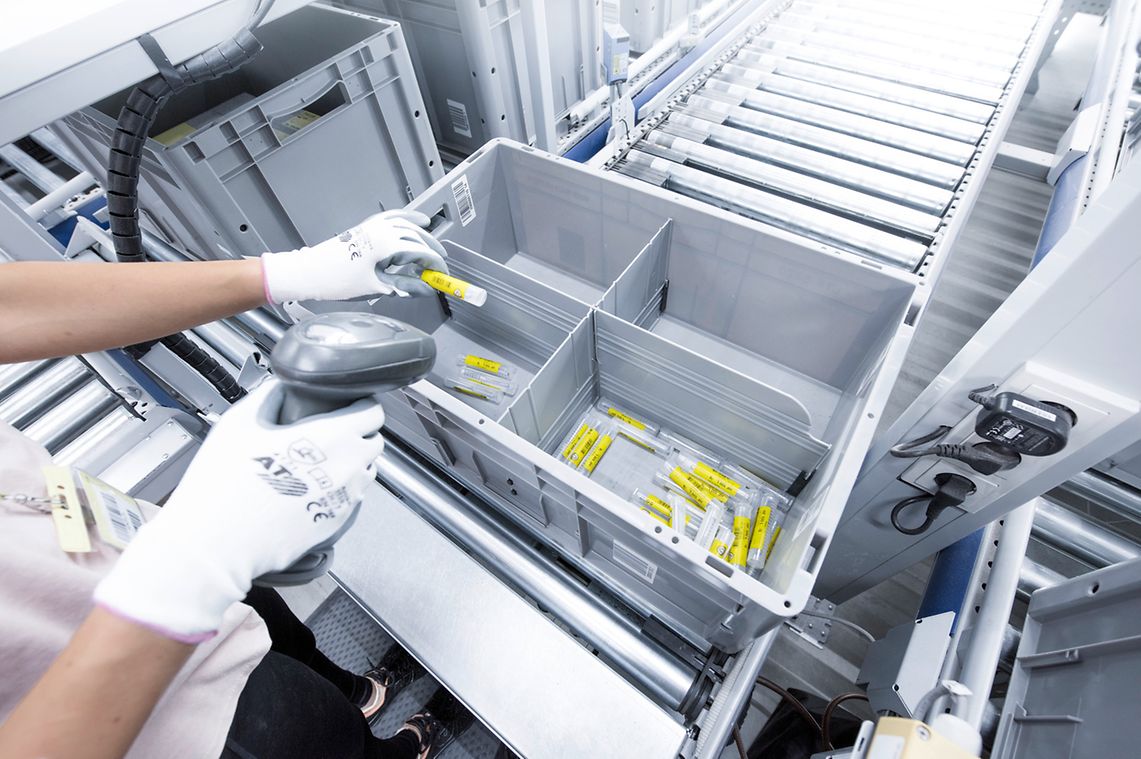

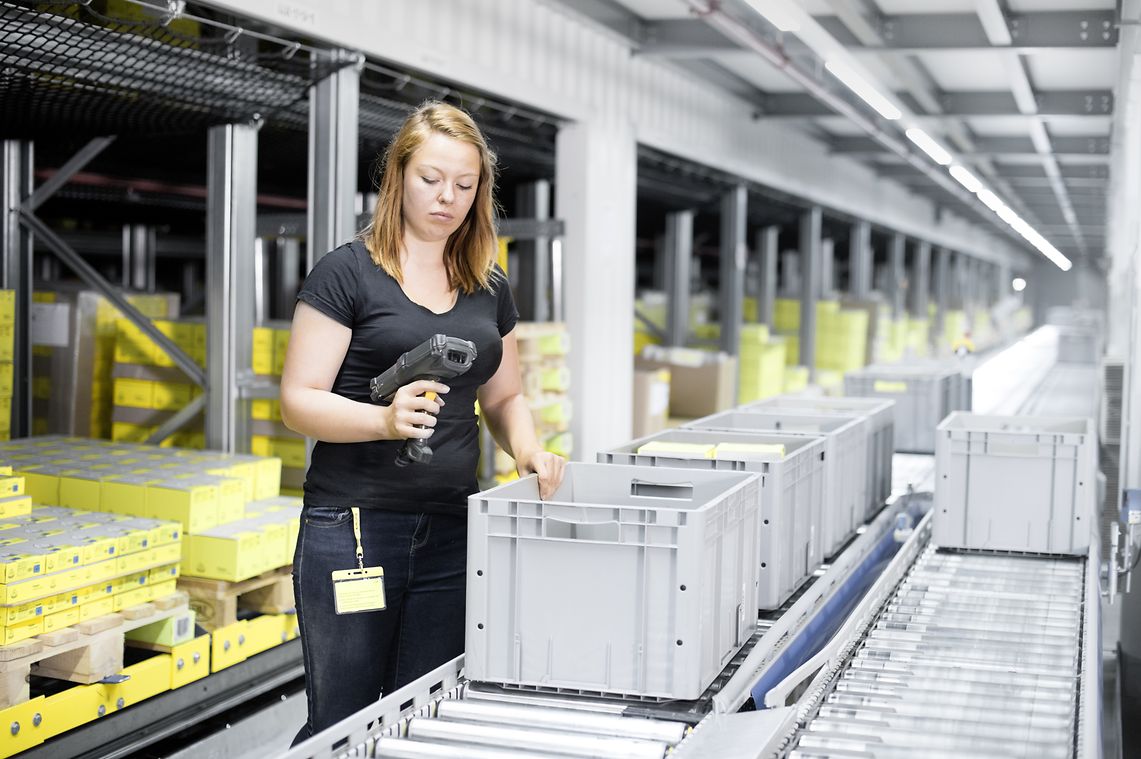

A raklapos árukat és az automatizált miniload-rendszerben lévő árukat tartalmazó megrendelések teljesen automatikusan összevonásra kerülnek. Az ehhez szükséges munkaterületek mind össze lettek foglalva a rendszerben, köztük négy komissiózó munkaállomás és nyolc csomagoló munkaállomás a magas komissiózási teljesítmény érdekében. A raktárban jelenleg összesen 4500 különböző tételt tárolnak. Megbízhatóság, nulla komissiózási hiba, rövid rendelési átfutási idő és nagy teljesítmény – mindez a korlátozott hely ellenére.

Meggyőző koncepció

"Négy tárolórendszer-gyártótól kaptunk ajánalatot, de végül az SSI SCHÄFER nyújtotta be a legjobb koncepciót az igényeinknek megfelelően és a helyszűkének megoldására. Ezen kívül az intralogisztikai szakértők a tervezési fázisban lenyűgöztek minket a tervezett rendszer gyors, változó módosításaival."

Henning Mankel, a Klingspor logisztikai és termelésirányítási vezetője

TELJESEN AUTOMATIZÁLT RAKTÁR A KLINGSPOR AG SZÁMÁRA

A megoldás alkotóelemei

A koncepció alapja: 3D-MATRIX Solution® intelligens raktárkoncepció

A Klingspor teljesen automatikus megoldása a 3D-MATRIX Solution® intelligens raktári rendszerkoncepcióján alapul – maximális hatékonyságot, rugalmasságot, redundanciát és skálázhatóságot biztosítva. Az SSI SCHÄFER rendkívül dinamikus rendszermegoldások nyertes koncepciójában a tárolóteret minden oldalról nyitott bővíthető rendszerként kezelik. Ez a kialakítás segít elkerülni azokat a szűk keresztmetszeteket és korlátozásokat, amelyeket a klasszikus rendszermegoldások elviselhetnek. A raktáron belüli szállítóeszközök minden mozgása következetesen el van választva x, y és z tengelyen, és egyidejűleg történik. Ez garantálja az állandó hozzáférést az összes elemhez, miközben a tárolás, a pufferelés és a szekventálás egyetlen rendszerben lehetséges.

Tovább
3D-Matrix Solution intelligens raktári koncepció

SAP EWM: Raktárkezelő szoftver modul

Az SAP EWM-et raktárkezelésre használják. Magától értetődik, hogy nem volt könnyű feladat egy ilyen összetett megoldás szoftverét megvalósítani. Az SAP EWM teljes körű integrációja a Klingspor meglévő ERP rendszerébe lehetővé tette, hogy a meglévő üzleti folyamatok, például a rendelésfeldolgozás, változatlanok maradjanak. Az így létrejövő teljesen automatikus raktárvezérlő rendszer átlátható, és speciálisan kifejlesztett komissiózási párbeszédpanelekkel és a targoncavezérlő rendszerrel támogatja a hatékony raktárirányítást.

Részletek
SAP elismert szakértelem

Végül: Tesztelés

Az indulási szakasz végén végzett kiterjedt tesztek, valamint a Klingsporral való kiváló együttműködés biztosították a projekt kezdeti szakaszának gyors és zökkenőmentes befejezését. Minden cél teljesült. Az eredmény egy okos megoldás volt, amely megfelelt a Klingspor logisztikai követelményeinek, és garantálja számukra az optimális anyagáramlást a jövőben. Ennek eredményeként a Klingspor most egy olyan raktárral rendelkezik, amely jól felkészült a vállalat jövőbeli növekedésére, és megfelel a Klingspor AG hírnevének és jövőbeli elvárásainak.

Képek a Klingsporral való együttműködésről

Klingspor AG, Germany

"A teljes projekt során az SSI SCHÄFER biztosította, hogy szakértő munkatársai mellettünk álljanak. Támogatást kaptunk a projekt- és építésvezetőktől, valamint szoftverspecialistáktól, akik a tervezési szakaszban és a rendszer üzembe helyezése után is segítettek."
Henning Mankel, a Klingspor logisztikai és termelésirányítási vezetője
