Studium przypadku VBH Holding GmbH

VBH Holding GmbH: Storage and Picking of Items for Online Shipping

VBH Holding GmbH z siedzibą w Korntal-Münchingen jest największym w Europie sprzedawcą detalicznym okuć okiennych i drzwiowych. Jej asortyment obejmuje zarówno produkty dobrze znanych producentów, jak i produkty opracowane wewnętrznie, które są dystrybuowane w drodze wysyłki internetowej. Podstawowym komponentem łańcucha dostaw jest przechowywanie i kompletowanie prawie 15 500 artykułów w magazynie centralnym VBH w Bad Dürrenberg. Szeroki wybór małych części, takich jak śruby, zaślepki i okucia, są stale magazynowane na powierzchni 19 000 metrów kwadratowych i dostarczane do klienta w ciągu 24-48 godzin od otrzymania zamówienia.

Wymagania projektowe

Przed początkiem 2015 r. towary mające maksymalnie 2,4 metra długości były magazynowane wyłącznie na regałach paletowych i statycznych. Takie składowania zajmuje dużo przestrzeni i często wiąże się z długimi nieproduktywnymi trasami kompletujących i częstymi błędami przy kompletowaniu, co ma negatywny wpływ na jakość usługi dla klienta. Dlatego też firma VBH szukała automatycznego i skalowalnego systemu, który stosuje zasadę „towar do człowieka”, aby znacząco zmniejszyć liczbę błędów przy kompletowaniu. Rozwiązanie: moduł regału windowego SSI LOGIMAT® firmy SSI SCHAEFER. Moduł regału windowego zapewnia zagęszczone magazynowanie i ergonomiczne kompletowanie małych części do wysyłki internetowej na najmniejszym obszarze. Oprogramowanie do sterowania modułem windowym posiada także funkcję „plug-and-play” umożliwiającą podłączenie do systemu SAP ERP/WM firmy VBH.

Cele

Automatyczne i skalowalne rozwiązanie do przechowywania i kompletowania w jednym systemie
Istotne skrócenie czasów przepływu zamówień dzięki zminimalizowanemu wskaźnikowi błędów przy kompletacji
Konsolidacja zamówień w procesie kompletowania małych części z optymalną jakością dostawy
Lepsze wykorzystanie przestrzeni z dodatkowymi możliwościami przechowywania nowego ulepszonego asortymentu dzięki zagęszczonemu magazynowaniu i kompletowaniu
Harmonijna współpraca pomiędzy systemem SAP ERP/WM a oprogramowaniem do sterowania modułem windowym za pośrednictwem opcji LOGIDRIVER
Przejrzystość wszystkich poziomów zapasów i przesunięć towarów, w tym niezawodna stała inwentaryzacja

Rozwiązanie systemowe i komponenty SSI SCHAEFER

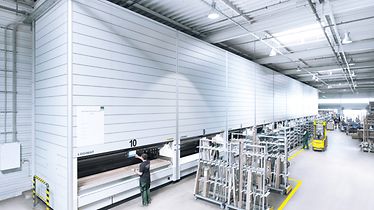

Początkowo w 2015 r. firma VBH zleciła SSI SCHAEFER zainstalowanie czterech modułów regałów windowych SSI LOGIMAT® o wysokości 6850 mm. Każdy moduł regału windowego był wyposażony w 48 tac, każda o nośności do 590 kg. Dostarczone systemy były także wyposażone w opcję LOGIPOINTER – optyczne oznakowanie pozycji magazynowania z użyciem laserowego wskaźnika – oraz łatwy w użyciu PANEL DOTYKOWY 17" w otworach dostępu. Kolejnym powodem uzasadniającym decyzję VBH o kupnie modułu regału windowego SSI LOGIMAT® był wdrożony system pomiaru wysokości, który pozwala na łatwe przechowywanie towarów różnych rozmiarów. Nowe rozwiązanie systemowe do automatycznego przechowywania i kompletowania małych części szybko się sprawdziło, a w 2016 r. SSI SCHAEFER zainstalowała w magazynie centralnym VBH kolejne sześć modułów regałów windowych SSI LOGIMAT® w tym samym modelu. Dzisiaj łącznie dziesięć modułów regałów windowych SSI LOGIMAT® zapewnia najkrótsze możliwe czasy przepływu zamówień dla wysyłki internetowej dzięki precyzyjnemu przepływowi materiałów przy zminimalizowanej liczbie błędów przy kompletowaniu.

Podłączenie do SAP bez dodatkowego programowania

Tace modułu windy są sterowane z użyciem opcji LOGIDRIVER – standardowego interfejsu PLC firmy SSI SCHAEFER – bezpośrednio z dotychczasowego systemu SAP ERP ze zintegrowanym modułem SAP WM (zarządzanie magazynem). Zintegrowany programowalny kontroler logiczny (PLC) firmy SSI SCHAEFER steruje wszystkimi napędami przy pomocy kontroli radiowej, monitoruje przechowywane towary i zapewnia bezpieczne działanie SSI LOGIMAT®.

Moduły regału są obsługiwane z użyciem intuicyjnego PANELU DOTYKOWEGO 17" znajdującego się pośrodku, a interfejs SAP oznacza, że pracownicy pracują na systemie, który jest im znany. Wyszukując przygotowane małe części, pracownicy są kierowani przez LOGIPOINTER, który wyraźnie określa przedział kompletacji z użyciem laserowego wskaźnika.

Biorąc wszystkie kwestie pod uwagę, korzystanie z rozwiązania opartego na module regału firmy SSI SCHAEFER pozwoliło VBH całkowicie rozebrać konwencjonalne statyczne regały, co pozwoliło zaoszczędzić około 1900 m2 przestrzeni, w tym obszarów ruchu. Przechowywanie i kompletowanie 4 600 małych części z kompaktowych modułach regału windowego SSI LOGIMAT®, co stanowi około 30 procent całego asortymentu części na stanie, zajmuje obszar tylko około 150 m².

SAP EWM wdrożony przez ekspertów : spersonalizowany system z jednego źródła

Moduł regału windowego SSI LOGIMAT® – Najważniejsze liczby od VBH

Liczba	10
Szerokość/wysokość	4500 mm/6850 mm
Liczba tac	480: 48 tac na moduł regału windowego
Miejsca do przechowywania	4 600
Dodatkowe komponenty	LOGIPOINTER: Optyczne oznakowanie pozycji magazynowania z użyciem laserowego wskaźnika LOGIDRIVER: Standardowy interfejs PLC do podłączenia do systemów zarządzania magazynem klienta PANEL DOTYKOWY 17": Duży, przejrzysty panel dotykowy, łatwy w użyciu w otworze dostępu

CO MÓWIĄ NASI KLIENCI

„Wykorzystanie modułów regałów windowych w połączeniu z urządzeniem LOGIPOINTER pozwoliło nam drastycznie zmniejszyć liczbę błędów przy kompletowaniu w porównaniu do pozostałych obszarów magazynu. Korzystamy na tym nie tylko my, ale także nasi klienci”.

Marc Hess

Starszy Kierownik Projektu w VBH
