Specificaties en technische gegevens van de SSI LOGIMAT® Vertical Lift Module

De verticale hefmodule voor gebruik in alle industrieën. Verschillende maten en aandrijfsystemen bieden ruimte voor materialen van alle maten en zwaartes.

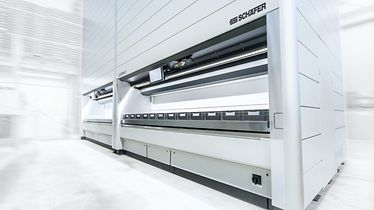

Vertical Lift Module LogiMat®

Specificaties van de verticale liftmodule

Met tal van standaard modelbreedtes en -dieptes en een vrij te kiezen machinehoogte tot 24 meter kan de SSI LOGIMAT perfect worden aangepast aan elke bouwkundige situatie. Het compacte ontwerp maakt optimaal gebruik van de beschikbare ruimtehoogte.

Technische gegevens in één oogopslag:

  • Minimale hoogte: 2.450 mm

  • Maximale hoogte: tot 23.850 mm in stappen van 100 mm

  • C - Hoogte van de bedieningsopening: 1.950 mm (afhankelijk van de nivelleerhoogte)

  • Meerdere openingen per verticale liftmodule mogelijk

  • Draagvermogen van het plateau: tot 700 kg

  • Laadvermogen van de machine: tot 60 t

Vertical Lift Module, paternosterkast of omloopstelling - wat is het verschil?

Deze en andere vragen worden beantwoord in onze gratis Whitepaper Verticale magazijnliften. Hierin vind je alle waardevolle details over de Vertical Lift Module en hun werking.

Download nu!

Technische basisgegevens

1. Hoogtemeting lichtrooster
2. Stabiele frameconstructie
3. Flexibel legbordconcept
4. Variabele plaatstalen bekleding
5. Ergonomische bedieningsopening
6. Intuïtief touchscreen
7. Aluminium hoekprofielen
8. Dubbelzijdige asbewaking
9. Veiligheidslichtrooster

Images of Logimat for website banners.

Automatische smering

De SSI LOGIMAT is uitgerust met een tandheugelaandrijving die puur mechanisch werkt en wordt gekenmerkt door lage slijtage. Bovendien bevat de lift een automatisch smeersysteem. Dit betekent dat bij elke liftbeweging preventief onderhoud wordt uitgevoerd.

Voordelen
• Maximale beschikbaarheid dankzij robuuste technologie
• Minimaal onderhoud dankzij automatische smering
• Hoge positioneringsnauwkeurigheid zonder storingsgevoelige sensoren

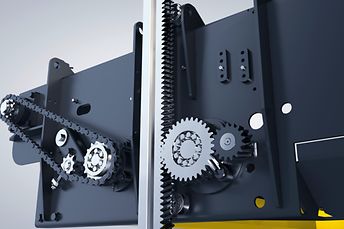

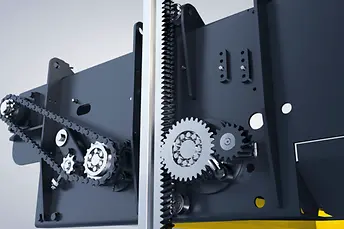

Elevator of SSI LOGIMAT

Verschillende afmetingen van SSI LOGIMAT

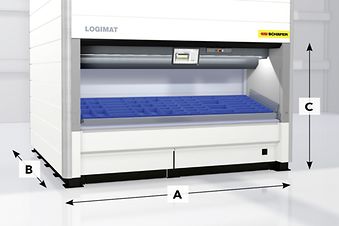

Technical Data LOGIMAT®

Dankzij het modulaire ontwerp en de flexibele configuratie van de unithoogte, -breedte en -diepte kan de verticale liftmodule worden aangepast aan uw ruimtelijke omstandigheden en biedt deze een breed scala aan verschillende afmetingen. Dit heeft natuurlijk ook invloed op de afmetingen van de schappen:

Afmetingen bruikbare lade (mm)

A breedte (mm) incl. beplating

B diepte (mm) incl. beplating

1,825 x 625

2,370

2,712

1,825 x 815

2,370

3,092

1,825 x 1,323

2,370

4,616

2,025 x 625

2,570

2,712

2,025 x 815

2,570

3,092

2,025 x 1,323

2,570

4,616

2,425 x 625

2,970

2,712

2,425 x 815

2,970

3,092

2,425 x 1,323

2,970

4,616

2,825 x 625

3,370

2,712

2,825 x 815

3,370

3,092

2,825 x 1,323

3,370

4,616

3,025 x 625

3,570

2,712

3,025 x 815

3,570

3,092

3,025 x 1,323

3,570

4,616

3,225 x 625

3,770

2,712

3,225 x 815

3,770

3,092

3,225 x 1,323

3,770

4,616

3,625 x 625

4,170

2,712

3,625 x 815

4,170

3,092

3,625 x 1,323

4,170

4,616

4,025 x 625

4,570

2,712

4,025 x 815

4,570

3,092

4,025 x 1,323

4,570

4,616

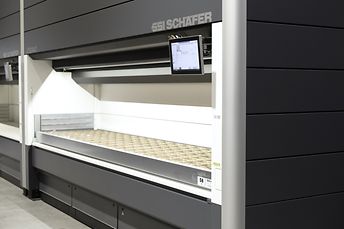

De SSI LOGIMAT in de kleur van je keuze

We bieden de verticale liftmodule aan in vier standaardkleuren: wit, lichtgrijs, duifblauw en grafietgrijs. Maar je eigen kleurenschema is geen probleem voor ons en er zijn geen grenzen aan je creativiteit. Praat met ons - we realiseren graag je wensen.


Wil je maximale prestaties, ergonomie en gebruiksvriendelijkheid?

Dankzij modulair configureerbare uitrustingsopties kan de SSI LOGIMAT door het schaalbare concept exact aan uw individuele eisen worden aangepast. Ter uitbreiding van de standaarduitvoering biedt SSI SCHÄFER talrijke opties die de functionaliteit op het gebied van ergonomie, prestaties of flexibiliteit aanvullen.

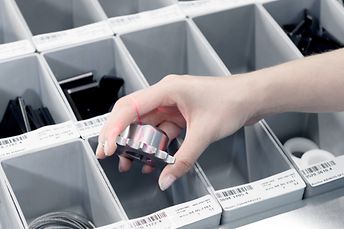

Vertical lift module LOGIMAT (type SLL)

Aardbevingsbestendige constructie

Zoals veel SSI SCHÄFER producten is ook de SSI LOGIMAT robuust gebouwd en bestand tegen de meeste aardbevingen. Een versnelling van 1 m/s² is standaard geen probleem. Als de verticale liftmodule echter in een gebied met een hoger aardbevingsrisico moet worden geïnstalleerd, kan deze ook aan de hogere eisen worden aangepast. Neem contact met ons op!
