Caso de estudio VBH Holding GmbH

Con sede en Korntal-Münchingen, VBH Holding GmbH es el minorista europeo más importante de herrajes para puertas y ventanas.

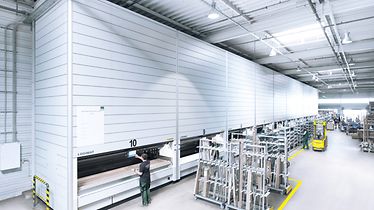

Full view of LOGIMAT reference VBH

VBH Holding GmbH: almacenamiento y picking de artículos para su envío en línea

Con sede en Korntal-Münchingen, VBH Holding GmbH es el minorista europeo más importante de herrajes para puertas y ventanas. El surtido incluye tanto productos de fabricantes conocidos como desarrollos propios que se distribuyen mediante envío en línea. Un componente básico de la cadena de suministro es el almacenamiento y la preparación de pedidos de unos 15.500 artículos en el almacén central de VBH en Bad Dürrenberg. En una superficie de 19.000 metros cuadrados se almacena continuamente una amplia gama de piezas pequeñas, como tornillos, tapas y racores, que se entregan al cliente en un plazo de 24 a 48 horas tras la recepción del pedido.

Requisitos del proyecto

Hasta principios de 2015, las mercancías de hasta 2,4 m de longitud se almacenaban exclusivamente en estanterías de palets y estáticas. Este almacenamiento ocupa mucho espacio y suele ir asociado a recorridos largos e improductivos para los preparadores de pedidos y a frecuentes errores de picking, lo que repercute negativamente en la calidad del servicio al cliente. Por este motivo, VBH buscaba un sistema automatizado y escalable que utilizara el principio "mercancía a persona" para reducir considerablemente los errores de picking. La solución: el armarrio vertical SSI LOGIMAT® de SSI SCHAEFER. Este módulo de elevación vertical garantiza un almacenamiento de alta densidad y un picking ergonómico de piezas pequeñas para el ecommerce. El software de control del módulo de elevación también incluye una función plug-and-play para conectarse al sistema SAP ERP/WM de VBH.

Objetivos

  • Solución automatizada y escalable de almacenamiento y preparación de pedidos en un solo sistema

  • Reducción significativa de los tiempos de procesamiento de pedidos gracias a la minimización de la tasa de errores de picking

  • Consolidación de pedidos en el proceso de picking de piezas pequeñas, con una calidad de suministro optimizada

  • Utilización mejorada del espacio con capacidades de almacén adicionales para surtidos nuevos y mejorados mediante almacenamiento y picking de alta densidad

  • Cooperación armoniosa entre el sistema SAP ERP/WM y el software de control del módulo elevador PLC conectado a través de la opción LOGIDRIVER

  • Transparencia de todos los niveles de existencias y movimientos de mercancías, incluido un inventario fiable y permanente

Solución y componentes del sistema propuestos por SSI SCHAEFER

VBH encargó a SSI SCHAEFER la instalación de cuatro módulos de elevación vertical SSI LOGIMAT® con una altura de 6850 mm en 2015. Cada módulo de elevación vertical estaba equipado con 48 bandejas, cada una con una capacidad de carga de hasta 590 kg. Los sistemas suministrados también estaban equipados con la opción LOGIPOINTER para la indicación óptica de la posición de almacenamiento mediante un puntero láser y la opción TOUCH PANEL de 17" de fácil manejo para las aperturas de acceso. Otra de las razones por las que VBH decidió adquirir el módulo de elevación vertical LOGIMAT® de SSI fue el sistema de medición de altura implementado, que permite almacenar con facilidad mercancías de distintos tamaños. La nueva solución de sistema para el almacenamiento y la preparación de pedidos automatizados de piezas pequeñas ha demostrado su eficacia rápidamente y, en 2016, SSI SCHAEFER instaló otros seis módulos de elevación vertical SSI LOGIMAT® del mismo modelo en el almacén central de VBH. En la actualidad, un total de diez módulos de elevación vertical SSI LOGIMAT® garantizan los tiempos de procesamiento de pedidos más cortos posibles para el envío en línea gracias a un flujo de materiales preciso con errores de picking minimizados.

Conexión SAP sin programación adicional

Las bandejas del armario de elevación vertical se controlan mediante la opción LOGIDRIVER -una interfaz PLC estandarizada de SSI SCHAEFER- directamente desde el sistema SAP-ERP existente con el módulo SAP WM (gestión de almacenes) integrado. El controlador lógico programable (PLC) integrado de SSI SCHAEFER controla todos los accionamientos mediante el control de frecuencia, supervisa las mercancías almacenadas y garantiza el funcionamiento seguro del SSI LOGIMAT®.

Los módulos de elevación se manejan mediante un intuitivo PANEL TÁCTIL de 17" situado en el centro, y la interfaz SAP hace que los empleados trabajen con un sistema que les resulta familiar. Al retirar las piezas pequeñas preparadas, son guiados por el LOGIPOINTER, que identifica claramente el compartimento de picking mediante un puntero láser.

En conjunto, el uso de la solución de módulos elevadores de SSI SCHAEFER ha permitido a VBH desmantelar por completo las estanterías estáticas convencionales, lo que ha permitido ahorrar unos 1900 m2 de espacio, incluidas las zonas de tránsito. El almacenamiento y la preparación de 4.600 piezas pequeñas en los módulos de elevación vertical compactos SSI LOGIMAT®, que equivalen aproximadamente al 30% de toda la gama de piezas en stock, sólo ocupan una superficie de unos 150 m².

SAP EWM implemented by IT experts: customized and from a single source

SSI LOGIMAT® Vertical Lift Module – Key system figures from VBH

Number

10

Width/height

4.500 mm/6.850 mm

Number of trays

480: 48 trays per vertical lift module

Storage locations

4.600

Additional components

  • LOGIPOINTER: Optical indication of the storage position using a laser pointer

  • LOGIDRIVER: Standardized PLC interface for connecting to the customer's warehouse management systems

  • 17" TOUCH PANEL: Large, clear touch panel for ease of use within the access opening


WHAT OUR CUSTOMERS SAY

"The use of vertical lift modules in conjunction with the LOGIPOINTER has enabled us to drastically reduce the number of picking errors in comparison with the other warehouse areas. Not only do we benefit from this, but our customers do too."

Marc Hess

Senior Project Manager at VBH
